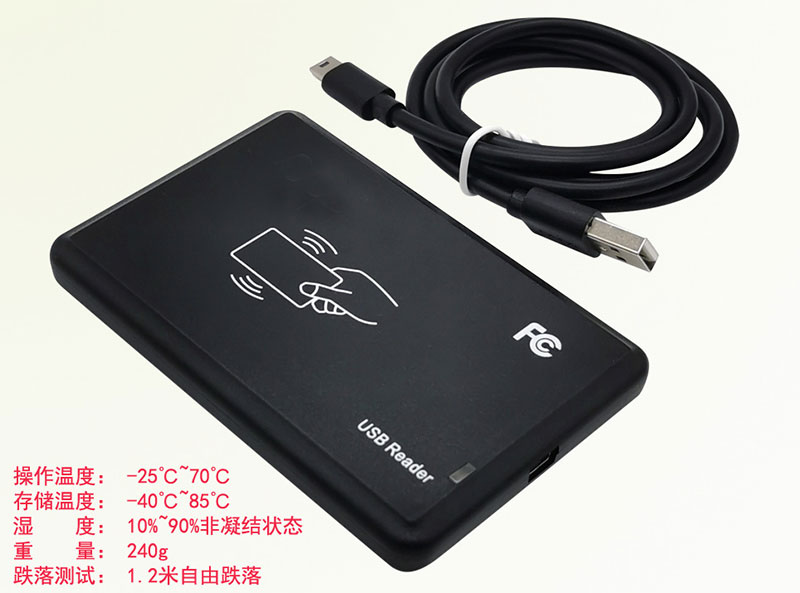

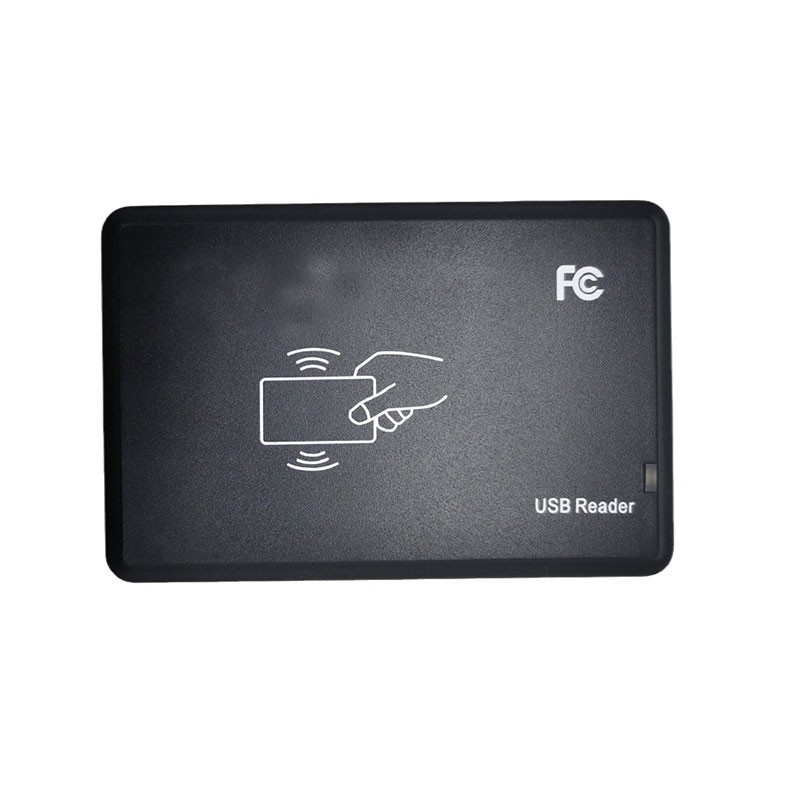

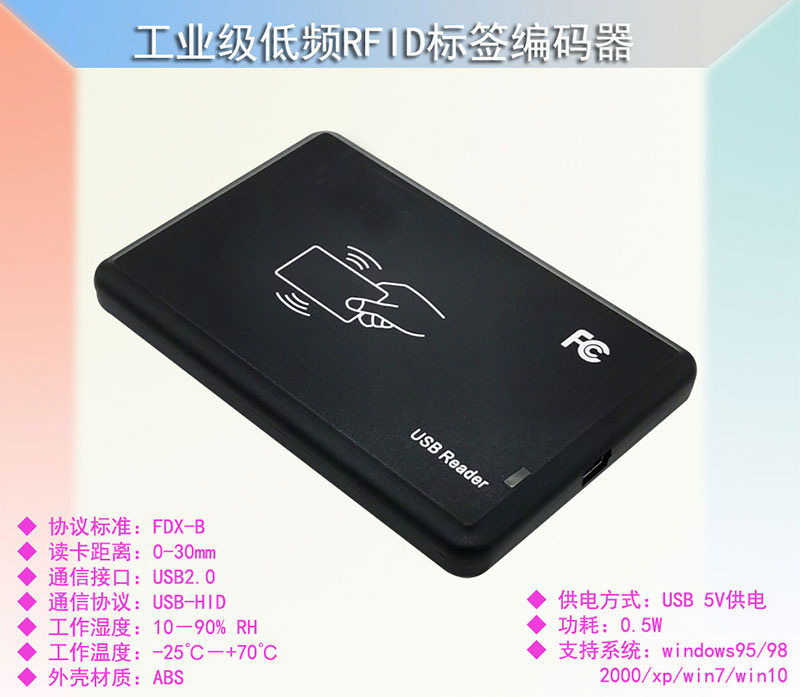

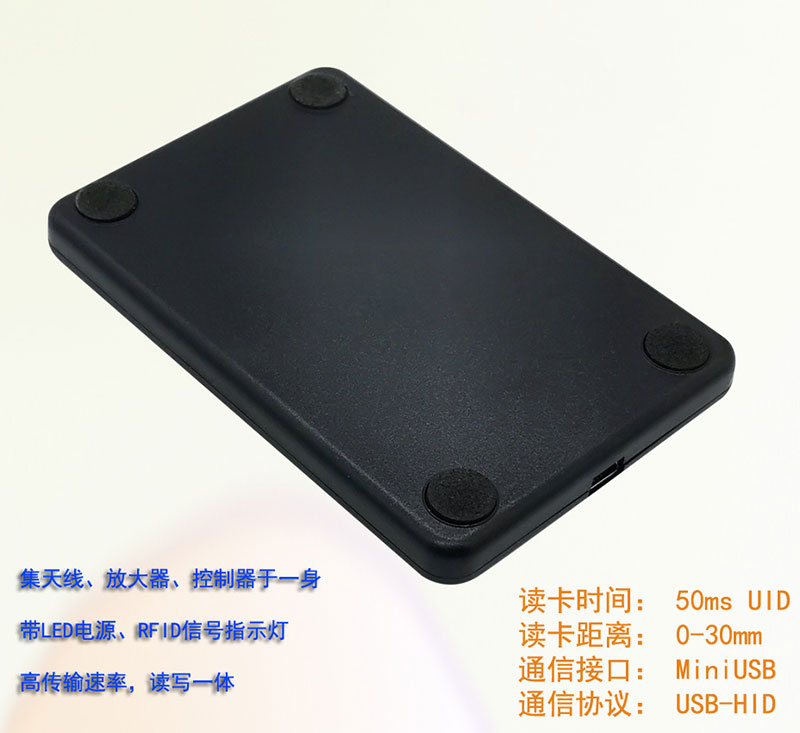

AGV čítačka štítkov so zemným senzorom nízkofrekvenčný RFID kodér orientačná čítačka kariet

◆ Štandardné komunikačné rozhranie USB2.0;

◆ napájanie rozhrania USB, nie je potrebné samostatné externé napájanie;

◆ Podpora viacerých dátových formátov: EMID, FDX-B;

◆ Kompletné vývojové dokumenty a vývojové rutiny.

◆ Podpora viacerých operačných systémov: windows95/98/2000/xp/win7;

1. Fyzikálne parametre

Pracovná teplota: -20 ℃ ~ + 85 ℃

skladovacia teplota: -40℃~+125℃

Napájacie napätie (vcc až vss):-0,3V~+5,5V

Relatívna vlhkosť: 5%~95%

2. Tabuľka technických parametrov

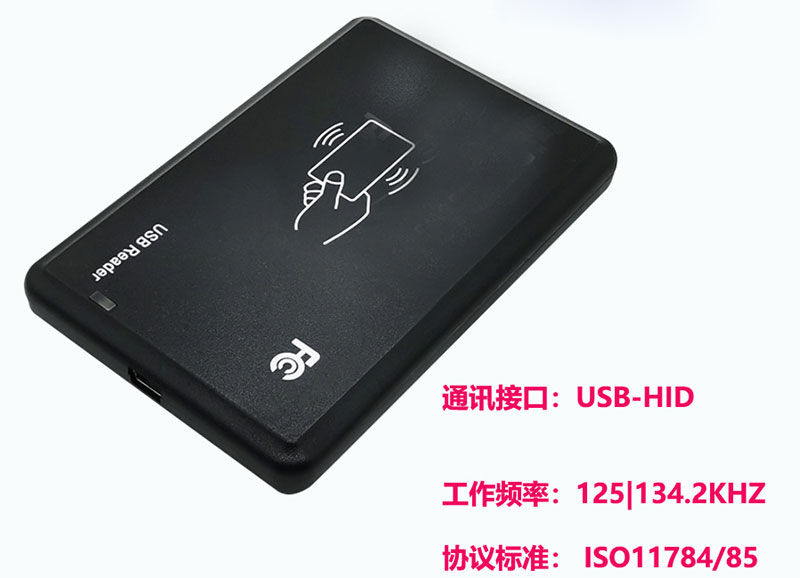

Pracovná frekvencia: 125Khz|134,2KHZ

Podporované typy tagov: EMID, FDX-B

Vzdialenosť čítania a zápisu: 5--12 ccm (v závislosti od rôznych prostredí použitia a kariet)

Komunikačné rozhranie: USB 2.0

Indikácia signálu: LED svetlo, bzučiak

Pracovné napätie: 4,5V~5,5V (USB napájanie)

Pracovný prúd: Pohotovostný prúd: 20 mA; Pracovný prúd: < 100 mA

Pracovná teplota: -10℃～70℃

Veľkosť: 120×90×16 (mm)

Operačný systém: Microsoft Windows2000/XP/Vista/Win7

Oblasti použitia: All-in-one karta, správa majetku, sledovanie položiek, ochrana proti krádeži a falšovaniu, Kontrola prístupu a dochádzka, prihlasovanie na stretnutia, trojrozmerný sklad, inteligentné parkovisko, elektronický lístok

1. Inštalácia ovládača

Rozbaľte Súbor USB Driver.rar na disku CD, vyberte predvolenú možnosť a dokončite inštaláciu ovládača.

2. Softvérová obsluha

Výber portu

Pripojte čítačku k počítaču pomocou USB kábla, otvorte softvér a vyberte príslušný komunikačný port. Po úspešnom pripojení zariadenia zaznie bzučiak.

Operácia zápisu čísla karty EMID:

Do vstupného poľa zadajte 10-miestne číslo karty EMID a kliknite na tlačidlo „Zapísať EM4001“; tlačidlo. Keď sú údaje úspešne zapísané, raz zaznie bzučiak. Ak zápis údajov zlyhá, bzučiak zaznie dvakrát. Kliknite na položku „Prečítať EM4001“; prečítať zapísané číslo občianskeho preukazu.

   Rozsah hodnôt EMID je: 000000000~~4294967295

  Poznámka: Podľa pravidiel kódovania EMID maximálna hodnota nemôže prekročiť 4294967295. Kódovanie presahujúce túto maximálnu hodnotu spôsobí chybu.

  Zápis dát FDX-B:

     Pre používateľov AGV sa odporúča uprednostniť túto metódu kódovania. Metóda kódovania FDX-B má viac výhod ako EMID z hľadiska vzdialenosti čítania karty a rýchlosti dekódovania.

Do vstupného poľa vyplňte 15-miestne údaje štítku vrátane 3 číslic do poľa Krajina a 12 číslic do poľa Národná. Kliknite na tlačidlo "Napísať" tlačidlo. Po úspešnom zápise údajov zaznie bzučiak. Ak zápis údajov zlyhá, zaznie bzučiak. Zaznejú dve pípnutia. Kliknite na položku „Čítať“; na čítanie zapísaných údajov tagu.

FDX-B číselný rozsah:

Rozsah vysokých 3-ciferných hodnôt: 000~~999

Rozsah hodnôt posledných 12 číslic: 000000000000~~274877906943

Poznámka: Podľa pravidiel ISO11784/85 maximálna hodnota kódovania národnej dátovej oblasti FDX-B nemôže prekročiť 274877906943, inak bude kódovanie nesprávne.

Pri použití hexadecimálneho (HEX) kódovania môže podporovať zápis 7 bajtových údajov.

Kód krajiny by mal byť<03E7, vnútroštátny kód by mal byť <3FFFFFFFFFF
