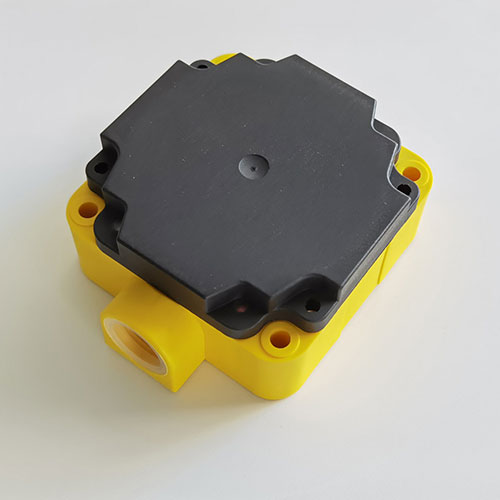

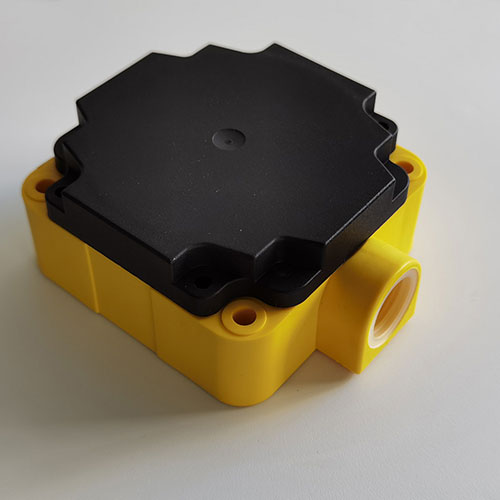

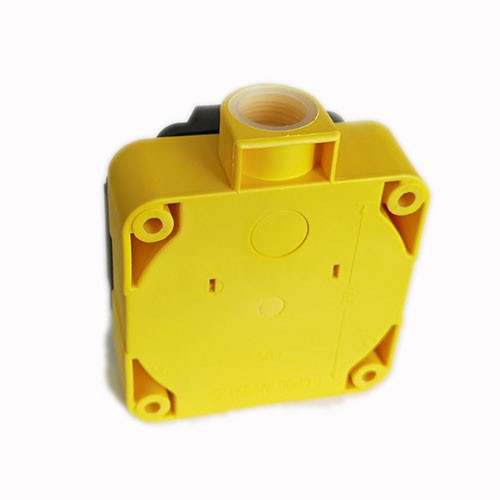

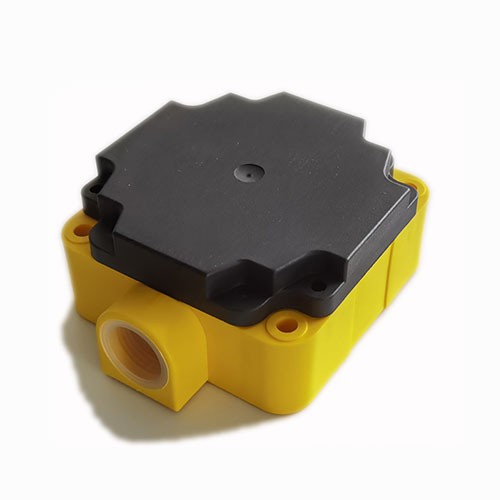

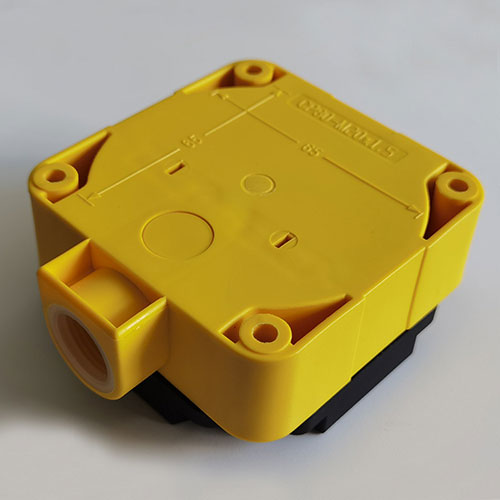

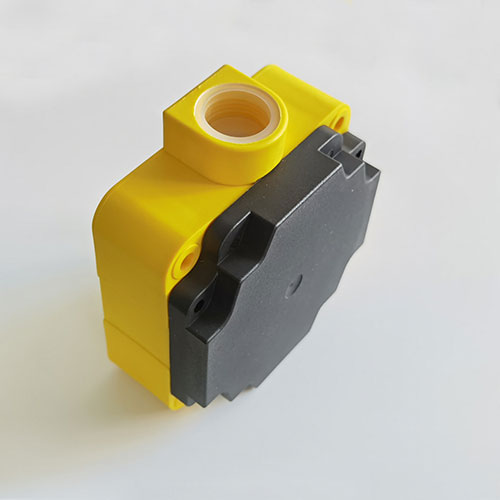

Sériový port RS232 AGV vozík medzník RFID snímač manipulačný robot polohovanie RFID tag čítačka

Parametre:

Pracovné napätie: 10-26V

Výkon: 1,2W

Spotreba prúdu:<0,2A

Ochrana obvodu: s ochranou proti prepólovaniu

Pracovná frekvencia: 134,2KHZ, 125KHZ

Rýchlosť rozpoznávania: 2 m/s

Čítacia vzdialenosť karty: 0-180 mm

Podporované typy štítkov: FDX-B, EMID

Komunikačné rozhranie: RS232 / RS485

Pracovná vlhkosť: 10-90% RH (bez kondenzácie)

Pracovná teplota: -25 ℃ - + 70 ℃

Trieda ochrany: IP54

Materiál škrupiny: technické plasty ABS

Spôsob zapojenia: terminál

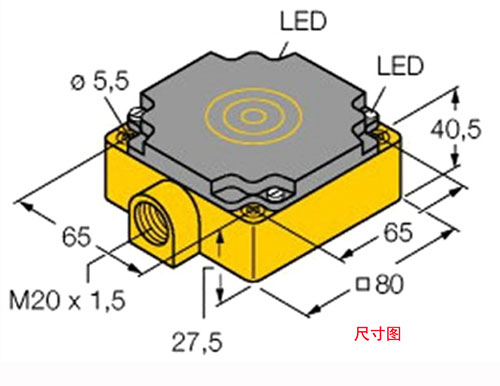

Spôsob montáže: skrutky M4, 4 montážne otvory

Podrobnosti:

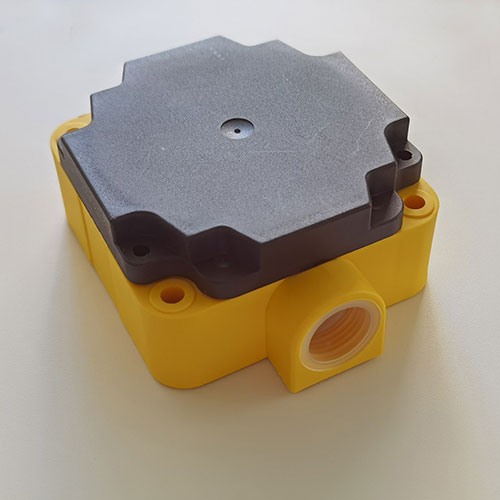

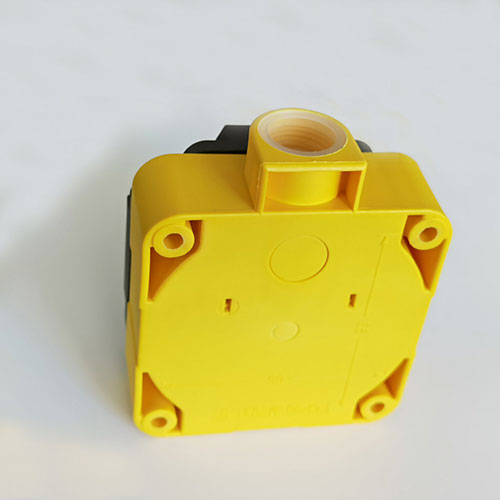

Komunikácia cez sériový port RS232 Polohovací štítok snímača polohy do auta AGV RF kolektorová čítačka navigačných kariet je čítačka kariet s orientačným bodom AGV špeciálne navrhnutá pre bezpilotné vozidlá AGV na základe technológie rádiofrekvenčnej identifikácie. Integruje anténu, zosilňovač a ovládač. Klasický odolný.

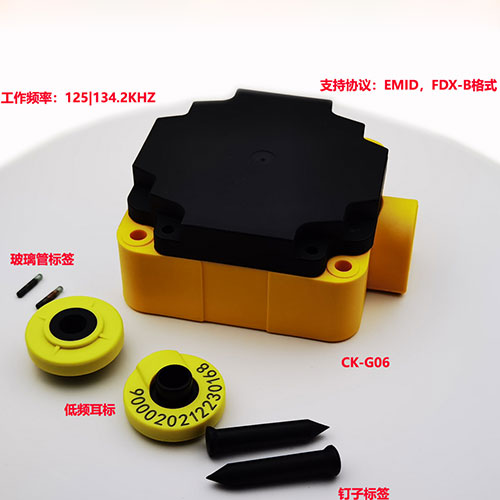

Čítačka kariet má štvorcový dizajn, pracovná frekvencia podporuje 134,2 kHz, 125 kHz, podporuje čítanie značiek formátu FDX-B, EMID dvoch protokolov, podporuje štandardný protokol priemyselnej zbernice modbus RTU a je vhodná pre sieťovú komunikáciu. Rýchlosť je možné konfigurovať až do 115200. Čítačka kariet integruje rádiofrekvenčnú časť komunikačného protokolu, ktorú je možné pripojiť k PC/PLC/jednočipovému mikropočítaču. Používateľ potrebuje iba prijímať dáta cez komunikačné rozhranie RS232 / RS485, aby dokončil operáciu čítania štítku bez toho, aby porozumel zložitému rádiofrekvenčnému komunikačnému protokolu.

Komunikácia cez sériový port RS232 AGV vozík orientačný snímač polohovací štítok RF kolektorová čítačka navigačných kariet CK-G06 napájací zdroj s 26V, 5000W TVS trubicou, ochranou proti prepätiu a ochranou proti prepólovaniu; čítačka kariet sa dodáva s automatickým 16-úrovňovým automatickým ladením s automatickým otáčaním Obvod dokáže automaticky upraviť parametre obvodu pri práci v rôznych prostrediach, čím sa minimalizuje vplyv vonkajšieho prostredia na vzdialenosť čítania karty, ďalej sa zvyšuje jeho schopnosť proti rušeniu a má vlastnosti vysoká citlivosť príjmu, stabilný výkon a vysoká spoľahlivosť.

Pokyny na inštaláciu a bezpečnostné opatrenia

   1) Neodporúča sa inštalovať čítačku kariet priamo na kovový povrch. Vzdialenosť od kovového povrchu je možné nastaviť pomocou plastových rozperiek, dlhých skrutiek alebo konzol vyrobených na mieru.

   2) Povrch čítačky kariet nemôže byť zakrytý alebo obklopený kovovými materiálmi a vzdialenosť medzi stranou čítačky kariet a kovovou konštrukciou by mala byť väčšia ako 20 mm.

   3) Čítačka kariet by mala byť umiestnená čo najďalej od motorov, výkonových modulov a iných zariadení, ktoré sú náchylné na elektromagnetické rušenie.

   4) Elektromagnetické žiarenie z iných zariadení v okolí čítačky kariet môže znížiť citlivosť čítačky kariet alebo spôsobiť zlyhanie čítania kariet. Pre zariadenia, ktoré sú náchylné na elektromagnetické žiarenie, by sa mali prijať vhodné opatrenia na tienenie žiarenia.

   5) Nainštalujte čítaciu plochu karty smerom ku karte so štítkom, karta so štítkom môže byť v strede plochy na čítanie kariet a udržiavajte povrch na čítanie kariet a kartu so štítkom čo najviac vo vodorovnej polohe, aby ste sa vyhli nakloneniu.

   6) Vzdialenosť medzi čítačkou kariet a štítkom je 10 % až 70 % maximálnej vzdialenosti snímania. Ak sa vyžaduje vysokorýchlostné čítanie kariet, odporúča sa ovládať vzdialenosť medzi 10-20 mm.

   7) Čítačka kariet dokáže naraz čítať iba jednu kartu so štítkami, preto neumiestňujte dve karty so štítkami do rozsahu čítania kariet a vzdialenosť medzi týmito dvoma kartami by mala byť väčšia ako dvojnásobok dĺžky čítačky kariet.

   8) Najlepšie je inštalovať štítkovú kartu na priamku, nie na odbočku alebo odbočku, aby nedošlo k premeškaniu čítania.

    9) Normálne štítky nie je možné pripevniť priamo na kovovú platňu. Ak je to nevyhnutné, použite špeciálny antikovový štítok T354AE. Kovová konštrukcia, vodiče a káble v blízkosti karty ovplyvnia citlivosť čítania karty alebo spôsobia zlyhanie čítania karty, preto sa snažte vyhnúť inštalácii karty na tieto miesta.

10) Štítková karta obsahuje presné indukčné cievky. V záujme zachovania dlhej životnosti sa snažte vyhnúť tomu, aby ste naň šliapali alebo sa po ňom neprevaľovali.
