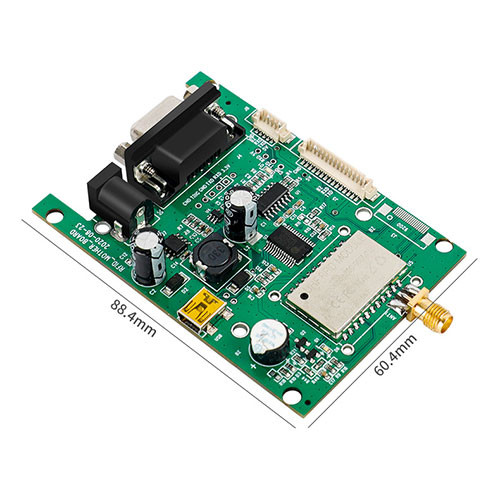

Veľkosť produktu: 88,4 mm * 60,4 mm
Pracovná frekvencia: 840~960MHz
Pracovná dohoda: dohoda IOS18000-6C
Pracovný režim: aktívny režim, pasívny režim, spúšťací režim
Režim frekvenčného skákania: širokospektrálne frekvenčné skákanie (FHSS) alebo pevná frekvencia, ktorú je možné nastaviť softvérom
Komunikačné rozhranie: podpora komunikácie WG26/34, RS232/485
Výkon čítania karty: -2~25dBm nastaviteľný

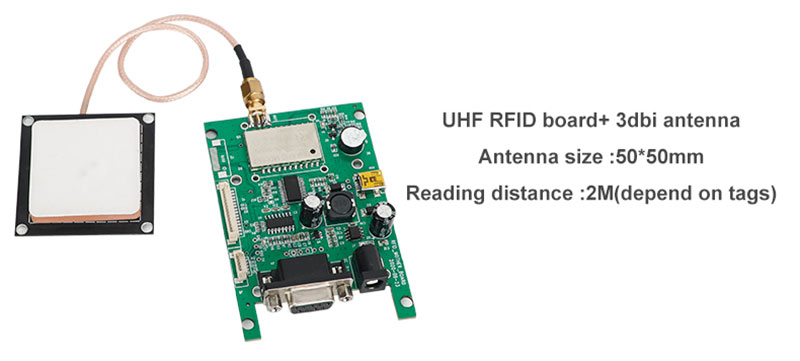

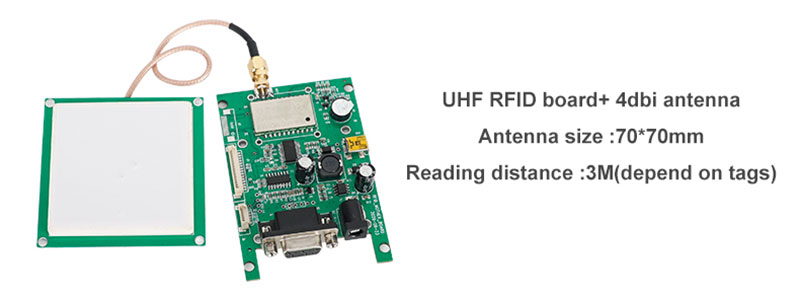

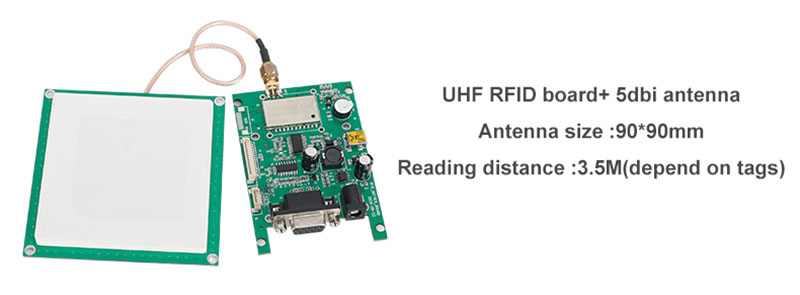

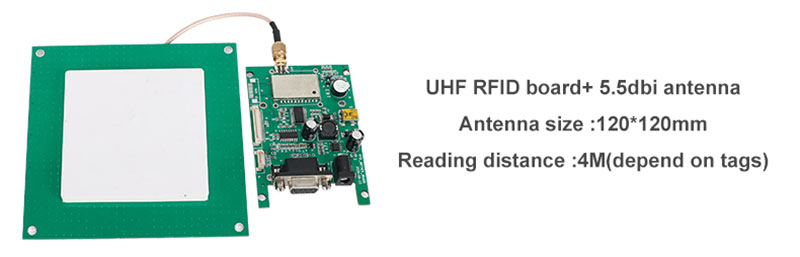

Čítacia vzdialenosť karty: závisí od antény/tagu
Pracovné tipy: Bzučiak
Spotreba energie: maximálny výkon je menší ako 1W
Stručný úvod
Znak integrovanej antény
1. Buďte citliví a stabilní na identifikáciu značiek.
2. Stabilná čítacia vzdialenosť 2-3 metre.
3. Identifikácia viacerých značiek, viac ako 50 značiek.
4. Rýchlosť vzdialenosti čítania, >50 ks/s.
Úplne vyriešte exotermický problém
1. Nie je potrebné pripájať žiadne ďalšie vonkajšie vyžarovacie zariadenie. Môže pracovať bez exotermickej reakcie pri normálnej vnútornej teplote.
2. Udržať elektrinu < 200 mA @ 3,5 V (26 dBm výstup). Pulzný špičkový prúd<260 mA.
Vynikajúca stabilita:
1. 24 hodín x 365 dní funguje normálne.
2. Vzhľad málo ovplyvnený krytom, elektromagnetickým prostredím atď.
3. Široký teplotný dizajn a koeficient teplotného posunu.
Dobrá konzistencia:< span class="magic-22">
1.dobrý dizajn v konzistentnosti.
2. Vyberte si komponenty najvyššej úrovne, aby boli všetky parametre stabilné a konzistentné.
Stručné a vysoko efektívne rozhranie hardvéru a softvér.
1. Periférny obvod je veľmi jednoduchý. Výkon signálu, nie je potrebný ďalší spojovací tantalový kondenzátor.
Spôsob inštalácie:
podpora 5pinovej inštalácie WAFERu.

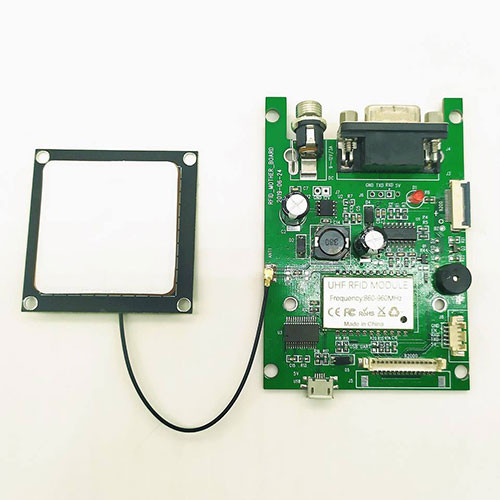

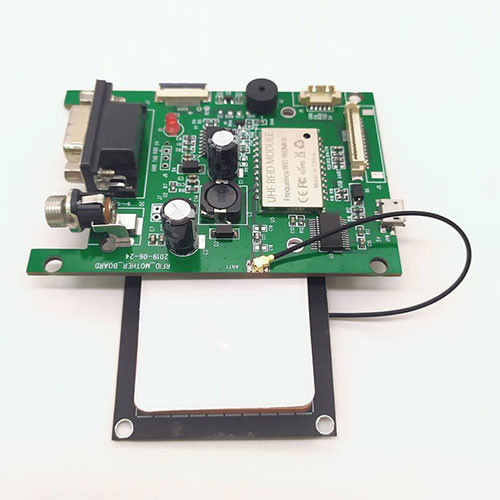

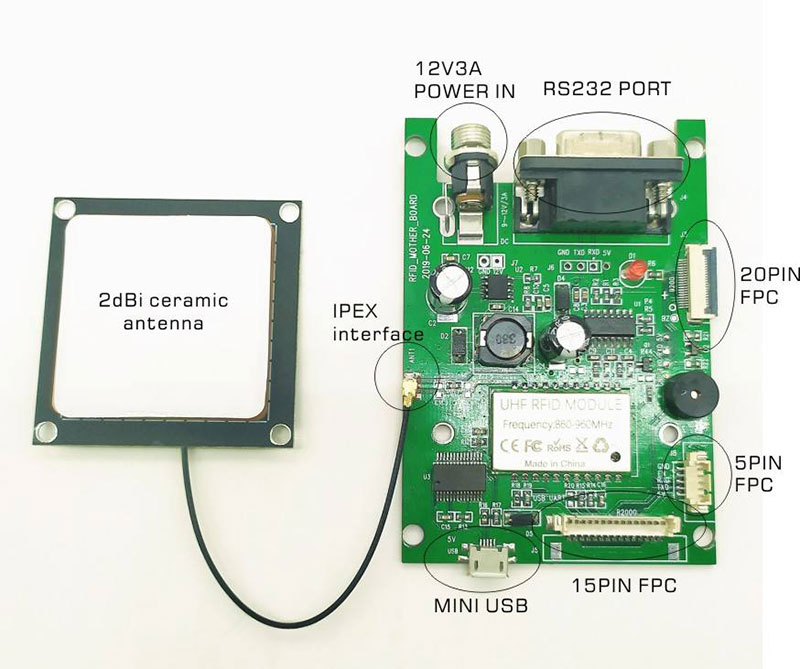

Konektor dosky rozhrania
5P/15P/20P konektor FPC
RS232

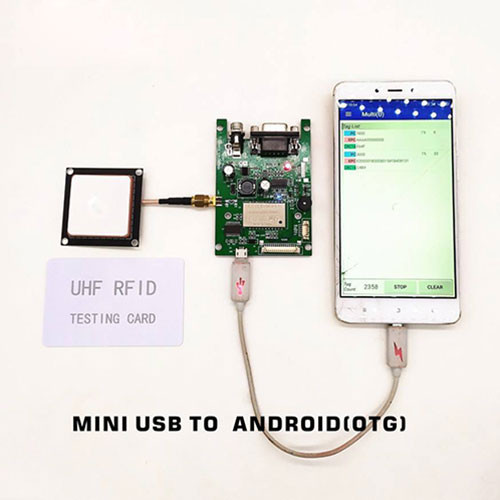

MINI USB
Parametre produktu
Špecifikácia modulu | |
Pracovná frekvencia | 865-868MHz (frekvencia EÚ) alebo 902-928MHz (frekvencia v USA) |
Podpora protokolov | ISO18000-6C / EPC C1 GEN2 |
RF výstup energie | 0-25 dBm |
Pohotovostný prúd | <80 mA (vysoká úroveň EN pinu) |
Spací prúd | <100uA (nízka úroveň EN pinu) |
Prevádzkový prúd | 180 mA @ 3,5 V (26 dBm výstup, 25 ℃) 110 mA @ 3,5 V (18 dBm výstup, 25 ° C). |
Prevádzková doba | <100 mS. |
Prevádzková teplota | -20 °C - + 70 °C |
skladovacia teplota | -20 °C - + 85 °C |
Pracovná vlhkosť | < 95 % ( + 25 °C) |
Výstupný výkon | 0-25 dBm |
Rozsah čítania/zápisu | Čítanie: 200-250 cm; písanie: 10-50 cm (upravené) |
Presnosť výstupného výkonu | +/- 1 dB |
Plochosť výstupného výkonu | +/- 0,2 dB |
Citlivosť príjmu | < -70 dBm |
Kapacita úložiska štítkov | 200 kusov štítkov @ 96 bit EPC |
Tagy RSSI | Suprístav |
Komunikačné rozhranie | Rozhranie TTL Uart |
Prenosová rýchlosť komunikácie | 115 200 bps (predvolené a odporúčané) 38 400 bps |
Metóda odvádzania tepla | Vzduchové chladenie (nie je potrebné inštalovať chladiace rebro) |
Špecifikácia dosky rozhrania | |
rozhranie | RS232, MINI USB, 5P/12P/15P/20P FPC konektor |
Príkon | DC 9-12V 3A |
Veľkosť dosky | Rozmer 90x60x15mm |
