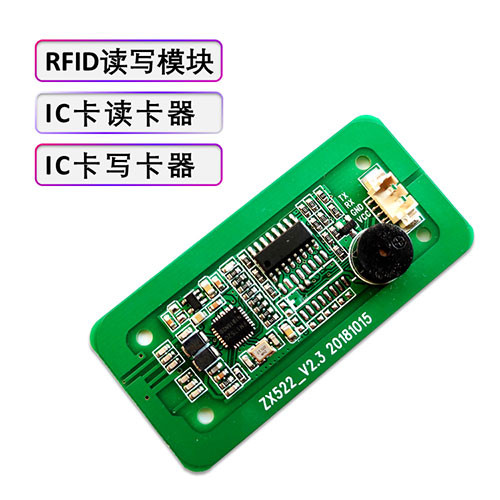

IC modul čítačky rádiofrekvenčných kariet RFID elektronický modul S50 bezkontaktný indukčný UART

Funkcie

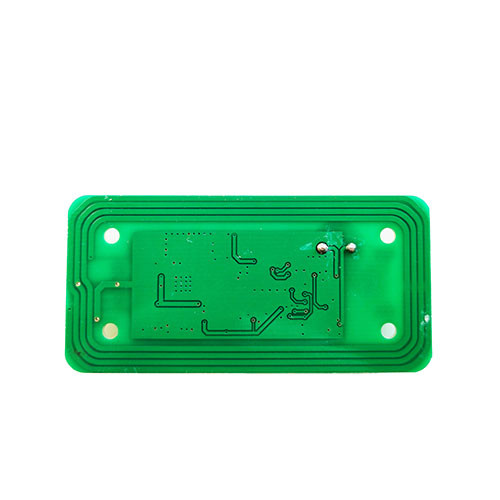

Integrovaný dizajn antény
Môže komunikovať priamo so zariadeniami RS232
Kompatibilný s UART, Wiegand rozhraním
Modul je vybavený čipom MCU a RS232, ktorý môže pracovať nezávisle a môže priamo vystupovať na úrovni TTL 232, nie je potrebné pridávať ovládanie MCU, nie je potrebné pridávať rozhranie UART k čipu 232, čo môže znížiť náklady a rýchlejšie vyvíjať produkty.

Nastavenia sériového portu
Otvorte Nástroj „Asistent ladenia sériového portu“; v balíku Súborov a nastavenia sériového portu sú nasledovné:
Prenosová rýchlosť: 9600
Kontrolná číslica: žiadna
Dátové bity: 8
stop bit: 1
Tick Hex Display

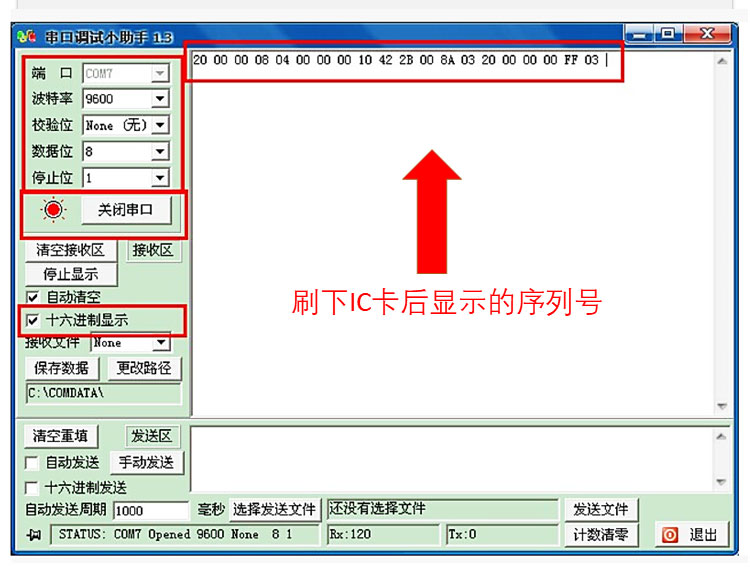

Keď je zapojenie správne, potiahnite kartu IC a cez sériový port sa zobrazí typ a sériové číslo karty IC, ako je znázornené na obrázku

Pokyny na používanie
Pripojte napájací zdroj DC5V k modulu
Otestujte pomocou karty typu M1
Pri preprave bude priložená koncová spojovacia linka + biela karta na testovanie
Keď je karta blízko: červená kontrolka stále svieti a pokyny týkajúce sa sériového čísla karty sa odosielajú cez sériový port;
Po opustení karty: červená kontrolka zhasne a pokyn na opustenie karty je odoslané cez sériový port.
