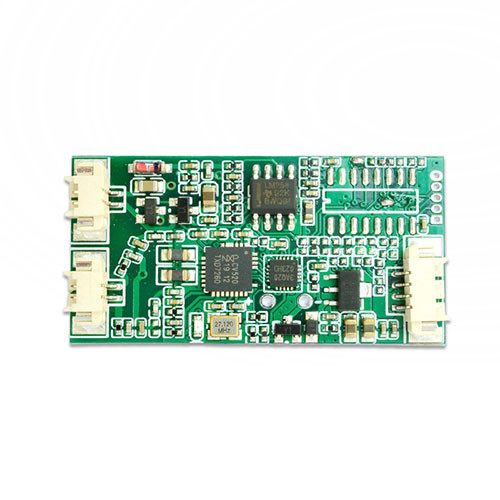

ISO14443A IC čítačka bezkontaktných kariet Modul čítačky ID kariet Dvojfrekvenčná čítačka čipových kariet so sériovým portom

ISO14443A IC čítačka bezkontaktných kariet Modul čítačky ID kariet Dvojfrekvenčná čítačka čipových kariet so sériovým portom

Pracovná frekvencia: 13,56MHz+125KHz
Pracovné napätie: DC5V alebo DC3,3V

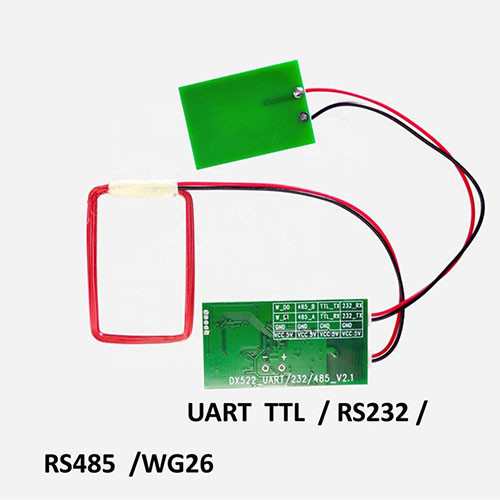

Výstupné rozhranie: UARTTTL, RS232, RS485, WG26
Čítacia vzdialenosť karty: 0-80 mm
Norma protokolu: ISO14443A
Prenosová rýchlosť: 9600 bit/s (maximálne nastaviteľné na 230400 bit/s)

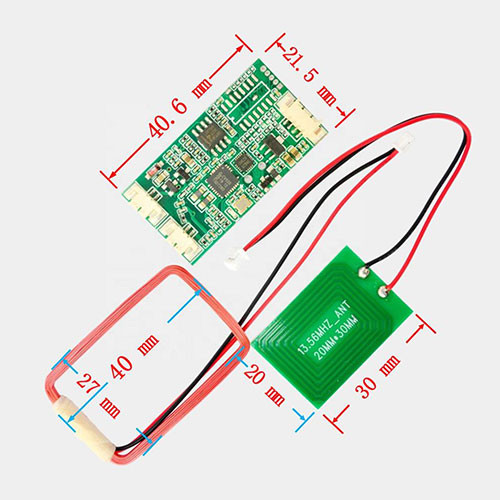

Veľkosť modulu: 40,6 mm x 21,5 mm

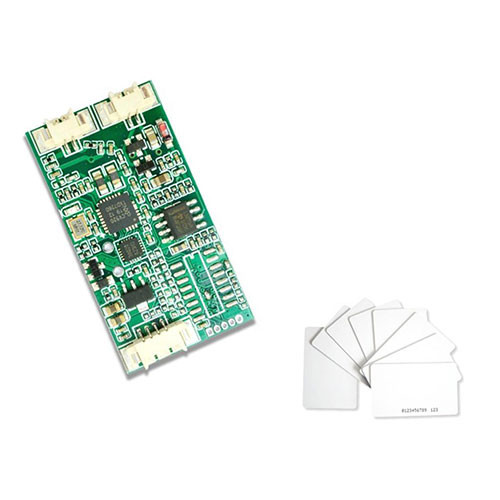

Podporované typy kariet: IC karta: S50/S70, M1, Mifare, Light, Mifare Ultra Light atď.;
Identifikačný preukaz: EM4100

Funkcie

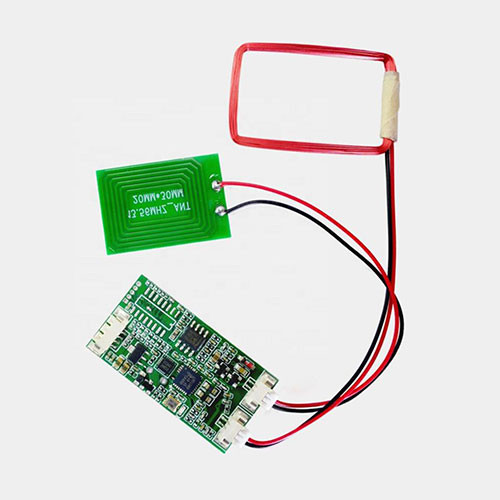

Táto hlavná doska modulu a dizajn delenej antény
Podpora čítania kariet s dvoma frekvenciami (karta IC + karta ID)
Podpora bezkontaktnej karty IC (13,56 MHz) blok, sektorové čítanie a zápis a šifrovanie
Podpora ID karty (125KHz) EM4100 sériového čísla karty čítanie sériového čísla
Podpora širokého napätia, voliteľné 3,3V, 5V napájanie
Podpora viacerých rozhraní: UART, RS232, RS485, WG26
Modul nepotrebuje ovládač a nováčikovia môžu začať rýchlo

Návod na použitie
➊Pripojte napájací zdroj DC3,3V alebo 5,0V k modulu
❷Pripojte modul k sériovému portu počítača pomocou adaptéra USB na sériový port
❸Otvorte asistenta ladenia sériového portu
❹ Otestujte pomocou karty vyhovujúcej štandardu
Či sa potiahne karta IC alebo ID karta, kontrolka na modul bude blikať, bzučiak vydá "pípnutie" na označenie, že karta bola posunutá, a rozhranie asistenta sériového portu na počítači zobrazí prijaté sériové číslo karty IC alebo identifikačnej karty. "Asistent ladenia sériového portu" balíka Súborov sú nastavenia sériového portu nasledovné:
➊Prenosová rýchlosť: 9600
❷ Kontrolná číslica: Žiadne
❸Dátové bity: 8
❹ Stop bit: 1
❺ Skontrolujte hexadecimálne zobrazenie

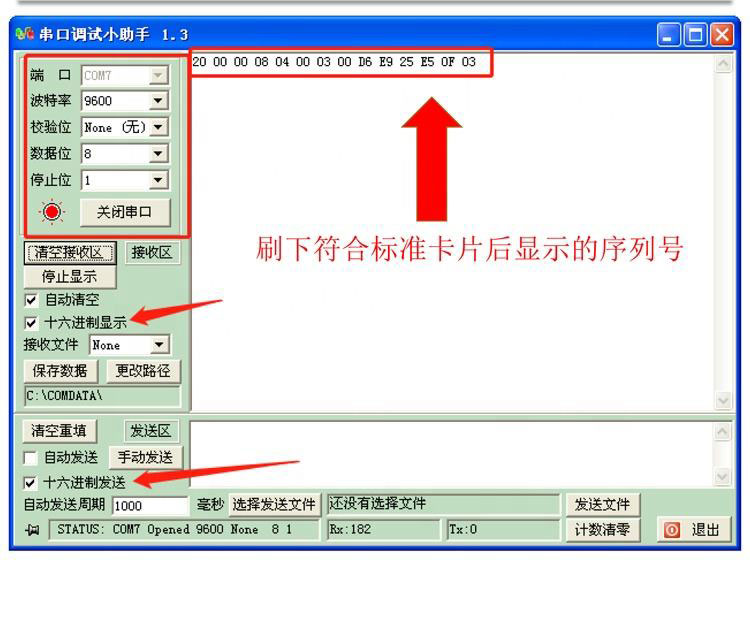

V prípade správneho zapojenia oprášte kartu, ktorá spĺňa štandard, a príslušné sériové číslo karty sa zobrazí prostredníctvom sériového čísla port, ako je znázornené na obrázku

ISO14443A-IC-Bezkontaktná-čítačka-Kart-ID-Čítačka-Modulu-dvojfrekvencie-Smart-Card-čítačka-so-sériovým-portom

Bežný problém
Otázka 1: Ako modul číta a zapisuje kartu IC a ako šifrovať kartu IC?
Krok 1: Potiahnite kartu. Kontrolka na module sa rozsvieti a sériové číslo karty sa aktívne odošle do horného počítača cez sériový port. V tomto čase dostane horný počítač príslušné inštrukcie sériového čísla karty. Príkaz: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: štartovací znak
00: číslo balíka
01: príkazový bajt, keď modul aktívne vydáva sériové číslo karty číslo, bajt je 0x00; ostatné príkazy sú príkazové slová
08: Označuje, že nasledujúcich 8 bajtov sú platné dátové bity
04 00: Označuje, že atribút karty je karta S50
00 00: Tieto 2 bajty nemajú žiadny praktický význam .
A6 40 FE E4 : Označuje sériové číslo karty. Pri posúvaní rôznych kariet sa 4 bajty zmenia.
0E: Kontrolný súčet. Tvorí sa od čísla paketu (SBQNR) po posledný bajt dát (DATA) a potom sa obráti, aby sa získal.
03: Frame terminator.
