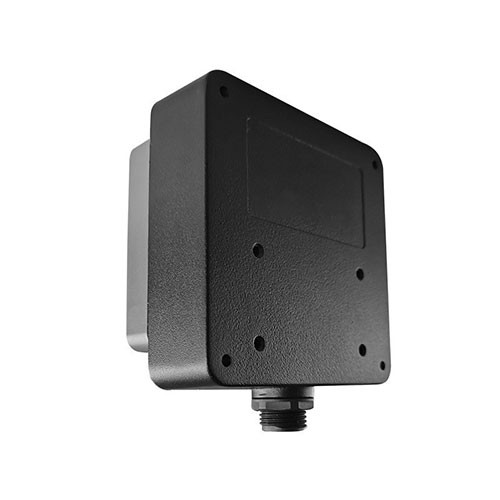

UHF RFID priemyselná čítačka čipových kariet multifunkčné rádiofrekvenčné čítanie elektronických štítkov

Špecifikácia

Elektrické parametre

Frekvencia: 860-960 MHz

Protokol: ISO 18000-6C

Frekvenčný rozsah:865Mhz 868Mhz; 902 928 MHz (alebo prispôsobené)

Režim FM: FHSS alebo pevná frekvencia, nastavená softvérom

RF výstup: 20-30dBm nastaviteľný; záťaž 50Ω

Riadiaci čip CPU: ARM (STM32F107)

Komunikačné rozhranie: RS232, RS485; ostatné verzie si môžu zvoliť TCP/IP alebo bezdrôtovú komunikáciu

Typ protokolu: modbus RTU (voliteľné);

Komunikačná rýchlosť: rýchlosť 9600 až 115200 bps,

Univerzálny vstup/výstup (GPIO): opticky oddelený 1 vstup, 1 výstup;

Spoľahlivá aktualizácia firmvéru: škálovateľný mechanizmus aktualizácie

Rozhranie aplikačného softvéru: poskytuje vývojové súpravy API a aplikačné rutiny

Režim zobrazenia pracovného stavu: LED indikátor, bzučiak

Vstupné napätie: prispôsobiť 9-24V

Výkon: 22W (RF výstupný výkon 26dBm)

Parametre prostredia

Vlhkosť: 5% až 95%, bez kondenzácie

Úroveň ochrany: IEC IP67

Pracovná teplota: -20°~＋70°

skladovacia teplota: -40°～+85°

Fyzikálny parameter

Veľkosť: 95 (D) * 95 (W) * 40 (V) mm

Tvar konektora: okrúhla vodotesná M10 kolíková zásuvka

Hmotnosť balenia: 450 g

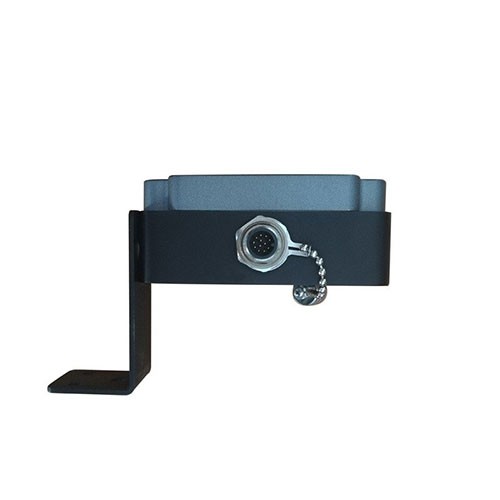

Spôsob montážnej konzoly: pozinkovaná železná konzola, uhol čítania je možné nastaviť

Popis registrácie

◆Pre čítačku je k dispozícii iba ukladací register a ostatné registre nemožno použiť. Podporuje tri príkazové kódy 0x03, 0x06 a 0x10.

UHF parametre

RF jadro čip: PR9200 špecializovaný rádiofrekvenčný čip

Frekvenčný rozsah: 902-928MHz alebo 865-868MHz (nastaviteľné)

Metóda frekvenčnej modulácie: Širokospektrálna frekvenčná modulácia (FHSS) alebo pevná frekvencia, môže byť nastavená softvérom

Zabudovaná anténa: 3dbi kruhová polarizačná anténa

Protokol vzduchového rozhrania: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Výstupný výkon: 18-26dBm±1dBm

Nastavenie výstupného výkonu: krok 1dBm (nastavené softvérom)

Čítacia vzdialenosť: Vzdialenosť môže byť ovládaná medzi 30 cm-200 cm (v závislosti od výkonu značky a zisku antény)

Tvar a rozhranie

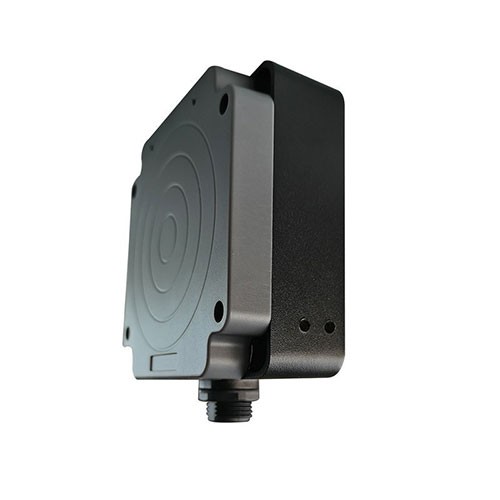

Prijíma škrupinu z hliníkovej zliatiny ABS +, ktorá môže byť inštalovaná vo vnútri alebo vonku v dobre vetranom, prachotesnom a dažďu odolnom prostredí.

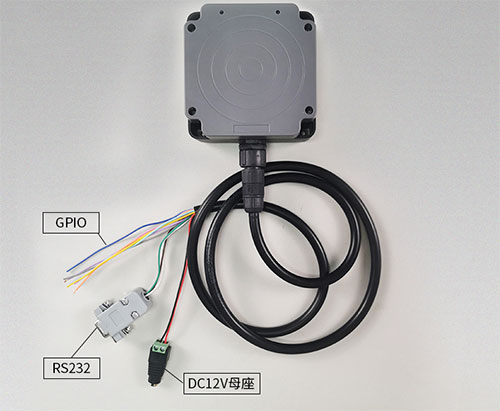

Komunikačné rozhranie, bzučiak a kontrolka poradia zapojenia vo vyššie uvedenej tabuľke majú nasledujúce charakteristiky:

A. Komunikačné rozhranie RS232: 1 port RS232 (konektor DB9: príjem RxD, odosielanie TxD, uzemnenie signálu) možno priamo pripojiť k sériovému portu počítača a komunikačná vzdialenosť je menšia ako 10 m.

B. Bzučiak: Zabudovaný bzučiak, vždy keď čítačka načíta elektronický štítok, vydá zvuk.

C. Kontrolka: Po zapnutí vždy svieti červená kontrolka; vždy, keď čítačka načíta elektronický štítok, modrá kontrolka zabliká.

D. Napájacie rozhranie: +9~12V D letecká zástrčka (to znamená červená a čierna).

E, I/O rozhranie

◆1 port RS485 (485+ (t.j. fialový), 485- (t.j. oranžový) diferenciálny signál 1, pre prenos signálu na veľké vzdialenosti

◆2 I/O výstupné porty: výstup signálov vysokej a nízkej úrovne pomocou žltých a modrých káblov.

◆GND (tj šedá);

◆1 vstupný port spúšťacieho signálu: FIN1- (menovite azúrová), FIN1+ (menovite ružová), spúšťanie nízkej úrovne.

Poznámka: Keď čítačka pracuje v spúšťacom režime, ak je elektróda pripojená k nízkej úrovni, čítačka bude automaticky čítať číslo karty, kým sa neobnoví vysoká úroveň.
