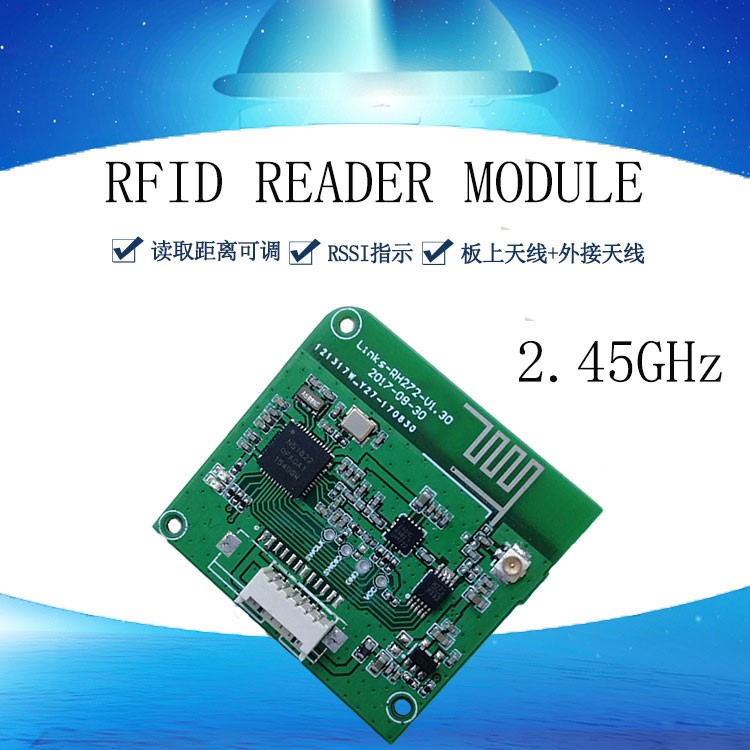

RFID aktívny modul na čítanie a zápis Ručný modul RFID na aktívne čítanie a zápis 2,45G

Práca v pásme ISM 2,45 GHz. Poskytnite rozhranie TTLRS-232, ovládanie pripojenia modulu je pohodlnejšie. Modul integruje PA a obvod na úpravu signálu, vstupný/výstupný výkon je možné ovládať softvérom a možno ovládať prenosovú vzdialenosť. Modul podporuje technológiu nízkej spotreby energie a pracovný výkon modulu je možné zapnúť a vypnúť prostredníctvom externého riadiaceho portu; Poskytnite vývojové súpravy API, aplikačné pokyny a vzorové kódy na uľahčenie rýchlej integrácie a aplikácie.

Hlavné technické parametre

parametre RF

Pracovná frekvencia: frekvenčné pásmo ISM, modulačný režim 2,4 – 2,48 GHz GFSK

Výstupný výkon: maximálny výstup +18dBm, vstavaný 32db regulátor výkonu, krok mínus -2db, softvérové ovládanie

Citlivosť príjmu: -96dBm

RSSI: -50dBm-80dBm, presnosť +1dB

Rozhranie antény: anténa PCB alebo externá anténa (vyberte si jednu, externá anténa je konektor IPX)

Metóda rozhrania: 6kolíkový konektor s rozstupom 1,25 mm

Komunikačné rozhranie: TTL stredne plochý sériový port RS232, komunikačná rýchlosť 115200bps

Rozhranie 1/0: podpora 1 kanálového modulu povoliť

Softvérová platforma: Poskytnite vývojové súpravy API, pokyny pre aplikácie a vzorové kódy

Prenos údajov a manipulácia so značkami

Protokol štítka: súkromný protokol, protokol prenosu údajov je možné prispôsobiť podľa požiadaviek zákazníka

Pracovný režim: Kompatibilné s aktívnymi značkami

Vzdialenosť značky na čítanie: 0~200 metrov (v závislosti od výstupného výkonu značky a externej antény,

test v otvorenom poli)

Rýchlosť rozpoznávania: 200 značiek/sekundu (len číslo ID)

Protikolízne spracovanie: 1 000 značiek sa číta súčasne

Mechanické a elektrické vlastnosti

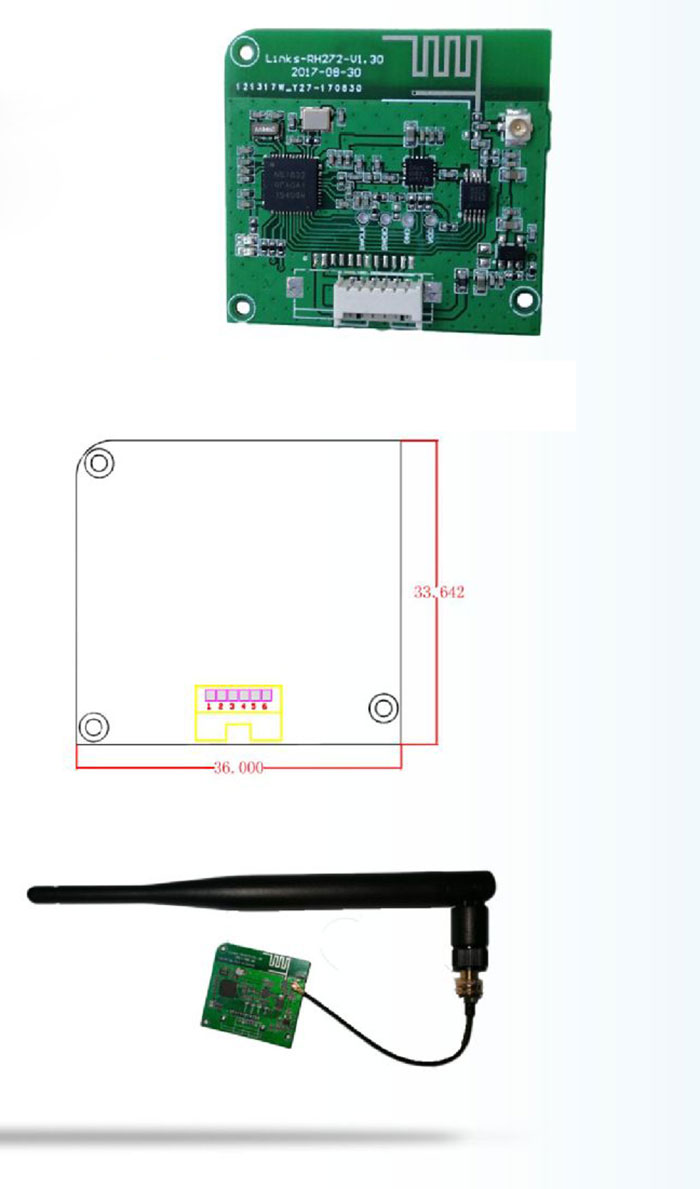

Veľkosť: 36 mm x 34 mm (možno prispôsobiť podľa požiadaviek zákazníka)

Hmotnosť: 20 g

Napájanie: 3,3 V DC

Spotreba energie: 300 mW

Pracovná teplota: -40°C+80”C

skladovacia teplota: -60C+80C

Pracovná vlhkosť: 5 %~95 % (bez kondenzácie)

Definícia špendlíka

pin1

VCC

Napájací signál, vstup DC3,5V-5V

pin 2,6

GND

napájací signál, uzemnenie napájania

pin 3

SK

Povolenie modulu, práca s modulom na vysokej úrovni, úroveň TTL

pin 4

RID UART RXD.

Prijímanie údajov cez sériový port, úroveň TTL

pin 5

TXD TART TED.

Sériový prenos dát, úroveň TTL

Oblasti použitia:

1) Riadenie dopravy: riadenie cestnej, železničnej dopravy a riadenie kontajnerovej dopravy atď.

2) Riadenie skladovej logistiky: riadenie toku komodít a skladovania, ako aj riadenie toku pošty, balíkov, leteckej batožiny atď.

3) Správa majetku: správa fixných aktív telekomunikačných, vedeckých, výskumných, vojenských, finančných, športových, textilných, zdravotníckych a iných inštitúcií

4) Regionálne rozmiestnenie: rozmiestnenie personálu alebo vybavenia v uhoľných baniach, varovných priestoroch, opatrovateľských domoch, miestach športových súťaží atď.; Správa vozidiel: monitorovanie a kontrola motorových a nemotorových vozidiel v doprave, doprave, priemysle a baníctve, podnikoch a obytných oblastiach.

5) Manažment;

6) Tok procesu: monitorujte diely počas celého výrobného procesu;

7) Výber cestného a mostného mýta: Keďže tento produkt má schopnosť čítať údaje zo štítkov vysokou rýchlosťou na veľké vzdialenosti, výber cestného a mostného mýta možno vykonávať bez zastavenia;

8) Riadenie colného odbavenia: Colné odbavenie a tranzitné materiály a správa vozidiel:

9) Správa parkoviska: realizujte automatizáciu správy a nabíjania;

10) Riadenie kontroly vstupu: vrátane riadenia vstupu a výstupu vozidiel a personálu
