RFID aktívny modul čítania a zápisu 2.45G aktívny modul čítania a zápisu aktívny modul rozhrania PCie modul rfid

Práca v pásme ISM 2,45GHz, prenos dát je zadarmo. Poskytnite rozhranie TTL RS-232 a viackanálové IO riadiace rozhranie, ovládanie pripojenia modulu je pohodlnejšie. Modul integruje PA a obvod na úpravu signálu, vstupný/výstupný výkon je možné ovládať softvérom a je možné ovládať prenosovú vzdialenosť. Modul podporuje technológiu s nízkou spotrebou energie a pracovný výkon modulu je možné zapnúť a vypnúť prostredníctvom externého ovládacieho portu; Na uľahčenie rýchlej integrácie a aplikácie sa poskytujú vývojové súpravy API, aplikačné pokyny a vzorové kódy.

RF parametre

  Pracovná frekvencia: ISM frekvenčné pásmo 2,4-2,48GHz

  Výstupný výkon: maximálny výstup +18dBm, vstavaný 32db regulátor výkonu, krok -2db, softvérové ovládanie

  Citlivosť príjmu: -96dBm

Indikátor sily signálu tagu (RSSI): -50dBm- -80 dBm, presnosť ±1dB

  Anténne rozhranie: integrovaný konektor MMXCK-KE, je potrebná externá anténa

Režim rozhrania: štandardné rozhranie karty MINI-PCIE

  Komunikačné rozhranie: sériový port RS232 úrovne TTL

  I/O rozhranie: podpora 2 kanálov na úrovni TTL, výstupný výstupný signál IO portu (treba prispôsobiť)

  Platforma aplikačného softvéru: Poskytnite vývojové súpravy API, aplikačné pokyny a vzorové kódy

Prenos údajov a manipulácia so značkami

Podporný protokol štítku: súkromný protokol, protokol prenosu údajov je možné prispôsobiť podľa požiadaviek zákazníka

Podpora pracovného režimu značky: Kompatibilné s našou aktívnou značkou

  Vzdialenosť značky na čítanie: 0~150 metrov (v závislosti od výstupného výkonu značky a externej antény, test na otvorenom priestranstve)

  Rýchlosť rozpoznávania: 120 tagov/sekundu (iba ID číslo)

  Antikolízne spracovanie: 300 prečítaných tagov súčasne

Mechanické a elektrické vlastnosti

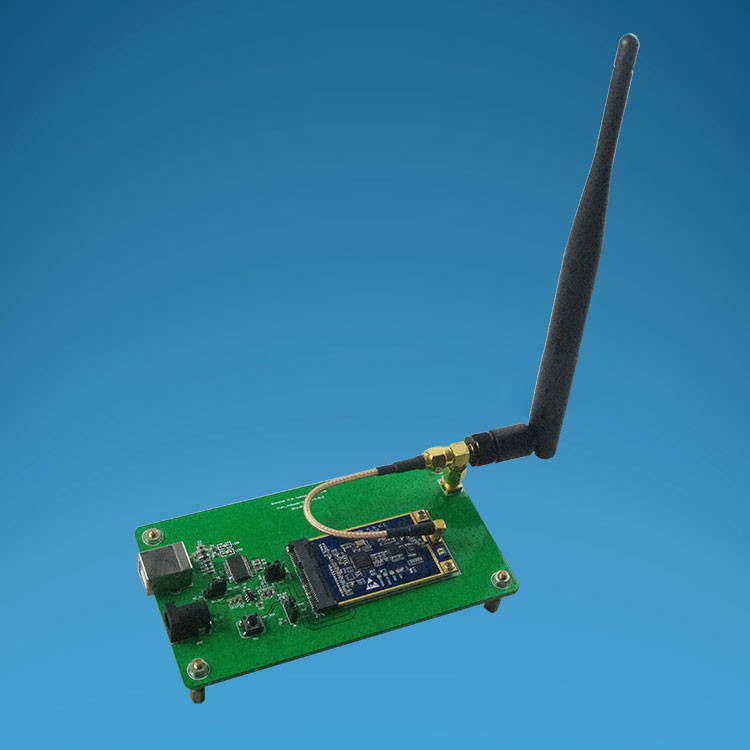

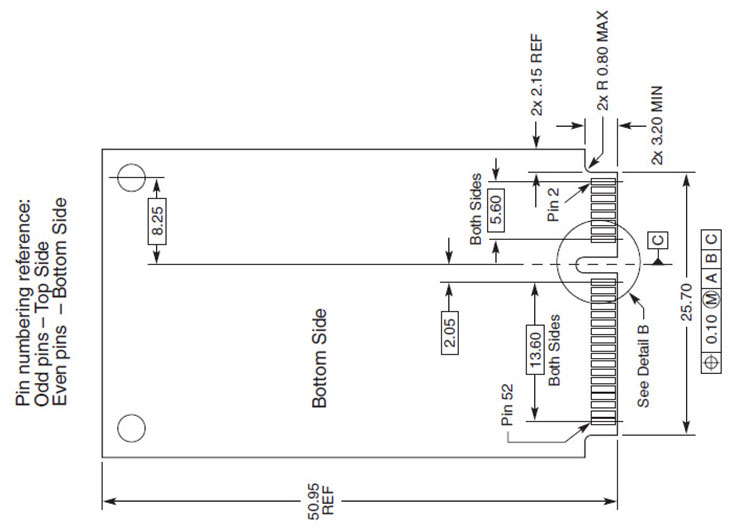

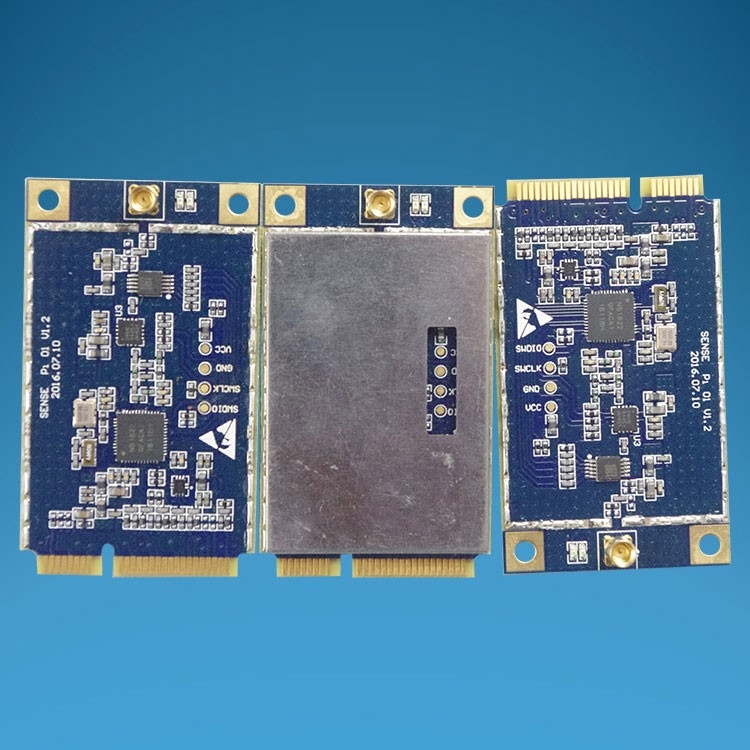

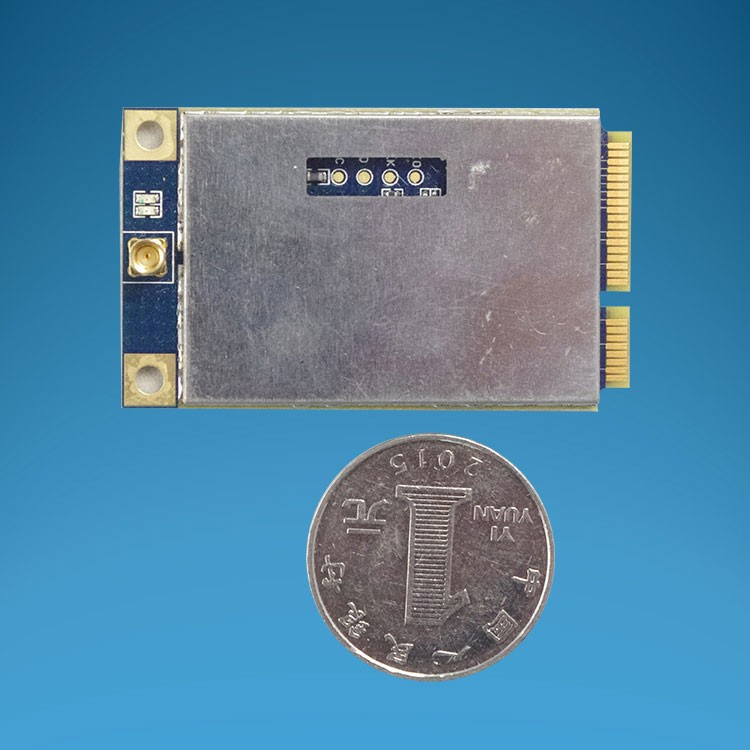

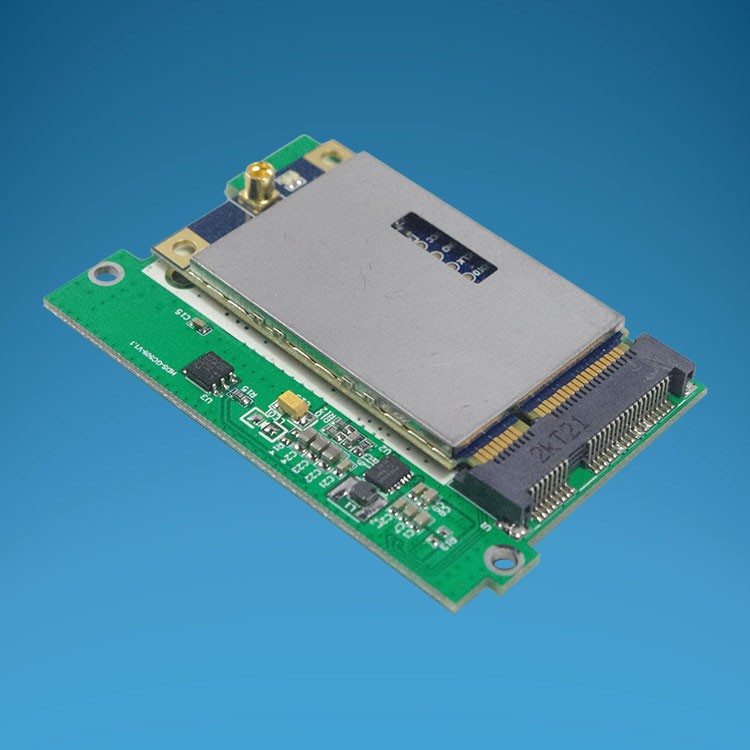

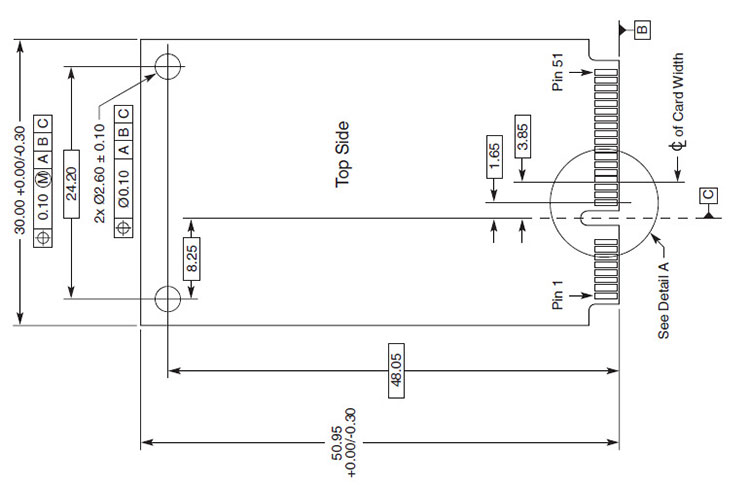

  Rozmery: 30 mm x 50,96 mm

  Hmotnosť: 20g

  Napájanie: DC 3,3V

  Príkon: 300mW

  Pracovná teplota: -40°C~+80°C

  skladovacia teplota: -60°C~+80°C

  Pracovná vlhkosť: 5% ~ 95% (bez kondenzácie)

kolík 2, 24, 39, 41, 52

VCC

Napájací signál, vstup DC 3,3V

kolík 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

napájací signál, napájacie uzemnenie

kolík 38

UART_RXD

UART RXD, príjem dát zo sériového portu, úroveň TTL

kolík 36

UART_TXD

UART TXD, prenos dát cez sériový port, úroveň TTL

28

UART_RTS

Vyhradené IO rozhranie, sériový port UART_RTS požaduje odosielanie údajov

kolík 30

UART_CTS

Vyhradené IO rozhranie, sériový port UART_CTS umožňuje posielať dáta

kolík 51

IOT_DFX

Signál spätnej slučky DFX, keď je spätná spätná väzba TX/RX UART vysoká, je potrebný externý pull-down rezistor.

kolík 22

IOT_RST

Signál resetovania modulu, aktívny nízky, vyžaduje externý pull-up rezistor

špendlík 3

IO_ON

Signál v polohe modulu, ktorý externý procesor používa na zistenie, či je modul v polohe, a vyžaduje sa externý 10K pull-up odpor.

kolík 46

IO_ON_AS

Pomocný signál v polohe modulu, ktorý používa externý procesor na zistenie, či je modul v polohe, je priamo pripojený k PIN3 (IOT_ON) a je potrebný externý 500Ω sťahovací odpor.

iné špendlíky

NC

žiadna funkcia
