Vysokofrekvenčný širokopásmový zosilňovač Nízkošumový zosilňovač Stredný výkon

špecifikácie:

1) Pracovná frekvencia: 0,1-2000MHz

2) Pracovné napätie: 9-12V (vhodné pre napájanie z batérie)

3) Pracovný prúd: 27mA

4) Zosilnenie: 32 dB (typická hodnota)

F = 0,1 MHz, zisk = 32 dB

F = 500 MHz zisk = 32 dB

F=1000MHz zisk=32dB

F=1500MHz zisk=32dB

F=2000MHz zisk=32dB

F=2500MHz zisk=30dB

F=3000MHz zisk=29dB

5) Výstup: 13dBm (20mW)

6) Impedancia systému: 50 ohmov

7) Model konektora: SMA-K (vnútorný závit, vonkajší závit, vnútorný otvor)

8) Veľkosť: 25 * 33 mm (bez konektora)

9) Hmotnosť produktu: 5,9 g

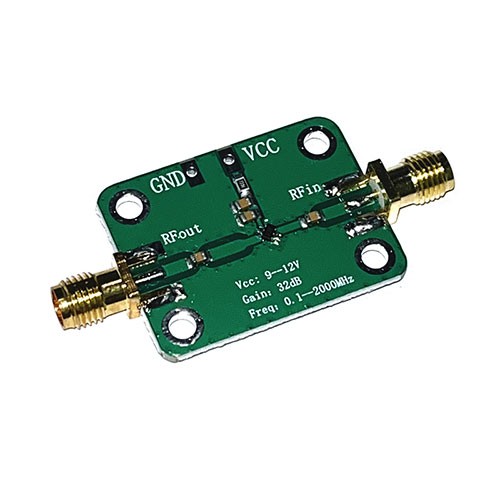

Ako používať

RFin: Zosilnenie vstupného signálu

RFout: výstupný zosilnený signál

VCC: Kladné napájanie (pre batériu)

GND: Záporný pól napájania
