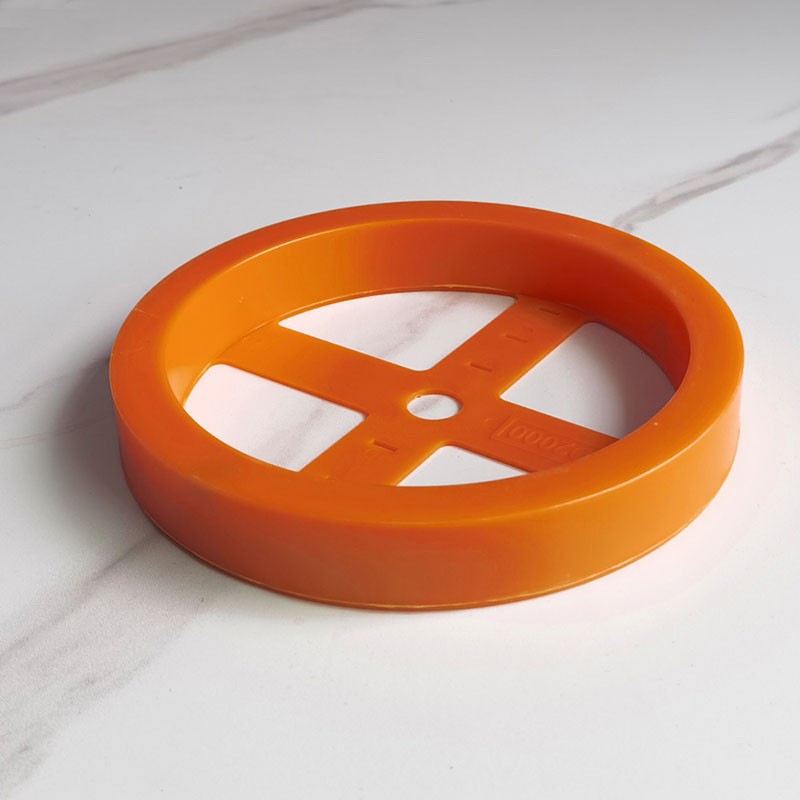

Polohovanie plynovodu pod zemou elektronickou značkou v tvare disku s elektronickým značkovačom

Je široko používaný pri umiestňovaní a identifikácii potrubných sietí, potrubí a potrubných koridorov v plynárenstve, elektrine, ochrane vody, komunikáciách a iných priemyselných odvetviach. Môže sa použiť na zakopanie elektronických označovačov na otočných bodoch, odpaliskových otvoroch atď. na označenie a zakopanie elektronických značiek počas procesu kladenia potrubia. Informácie, ktoré môže zariadenie niesť, zahŕňajú: charakteristiky miesta zakopania, kategóriu a triedu materiálu potrubia, priemer potrubia, konštrukčný tlak, hĺbku zakopania potrubia, čas zakopania a ďalšie informácie.

Princíp fungovania podzemných elektronických štítkov

Systém elektronickej identifikácie podzemného plynovodu aktivuje podzemný elektronický štítok odoslaním signálu elektromagnetickej vlny určitej frekvencie cez detektor. Signál sa odráža späť do detektora. Na základe sily signálu dokáže detektor zistiť presnú polohu (zemepisnú šírku a dĺžku) a hĺbku elektronického štítku.

√Obalový materiál: obal z polyetylénu s vysokou hustotou

√ Vodotesné, antikorózne a odolné

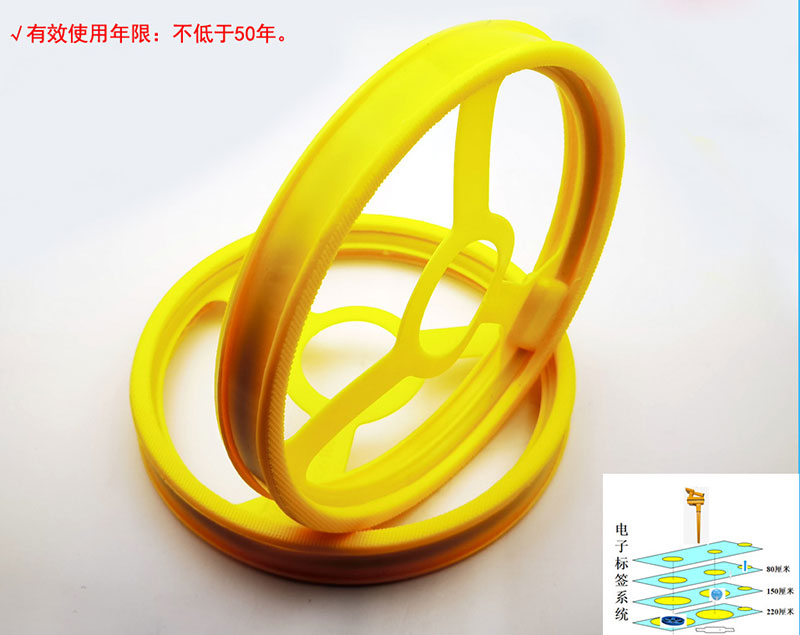

  Podzemné elektronické označovače | Elektronické označovače nemajú IČO. Informácie o súradniciach zemepisnej dĺžky a šírky sú určené detektorom a v systéme riadenia geografických informácií GIS je pridelené jedinečné identifikačné číslo, ktoré je spojené s informáciami o súradniciach zemepisnej dĺžky a šírky a je pripojené k príslušnému popisu. skladá sa z utesneného a vodotesného plášťa z polyetylénu s vysokou hustotou a pasívnej antény vo vnútri. Má zabudovaný rezonančný obvod so špecifickou frekvenciou. Efektívna životnosť nie je kratšia ako 50 rokov a maximálna zistiteľná hĺbka je 1,8 metra.

Podzemné elektronické štítky sa musia používať v spojení s detektormi podzemného potrubia na vytvorenie systému elektronickej identifikácie podzemného plynovodu. Detektor vyšle signál elektromagnetickej vlny špecifickej frekvencie na aktiváciu podzemného elektronického štítku. Signál sa odráža späť do detektora. Podľa sily signálu dokáže detektor zistiť presnú polohu (zemepisnú šírku a dĺžku) a hĺbku elektronického štítku.

Funkcie:

1. Detektor vysiela signály určitej frekvencie prerušovane

2. Podzemné elektronické štítky s rovnakou rezonančnou frekvenciou absorbujú a ukladajú energiu signálu.

3. Potom, čo detektor krátkodobo vyšle signál, prestane vysielať a prejde do režimu príjmu signálu.

4. Keď detektor prestane vysielať signály, podzemný elektronický štítok uvoľní uloženú energiu a odrazí ju späť do detektora, takže podzemný elektronický štítok nevyžaduje na fungovanie batériu.

5. Detektor deteguje silu vráteného signálu, aby určil špecifickú polohu podzemného elektronického štítku.

6. Signál je najsilnejší, keď je detektor najbližšie k podzemnému elektronickému štítku, teda priamo nad podzemným elektronickým štítkom.

Funkcie:

(1) Je vodotesný, antimagnetický, odolný voči vysokej teplote a nie je ovplyvnený prostredím.

(2) Prijíma pasívnu a bezkontaktnú prevádzku a ľahko sa používa. Stačí ho umiestniť do elektromagnetického poľa tvoreného detektorom, aby bolo možné presne prečítať údaje, čím sa zníži alebo dokonca eliminujú náklady na zníženie účinnosti a opravu chýb spôsobené manuálnym zásahom do zberu údajov.

(3) Čítanie údajov je rýchle a na veľkú vzdialenosť. Dokáže čítať údaje uložené vo vnútri štítku a spájať ich s informáciami v systéme správy na pozadí prostredníctvom mobilného internetu, aby sa informácie štítku zobrazovali v reálnom čase.

(4) Čítanie nezávisí od viditeľného svetla, takže vizuálna viditeľnosť nie je potrebná a možno ho použiť v náročných prostrediach, kde sa technológia čiarových kódov a štítkov nedokáže prispôsobiť.

(5) Má funkciu dôvernosti informačných údajov, takže údaje môže čítať iba na to určený čitateľ.

APLIKÁCIE

ED2000 môže byť inštalovaný v určitom intervale, alebo pri obrate meniaceho sa trendu a v niektorých bodoch udalostí, ako sú prípojné body, ventily, kryty studní, odbočky v tvare T atď. Podľa dôležitosti projektu a rozpočtu projektu hustota sa môže meniť od niekoľkých metrov do desiatok metrov, zvyčajne 10-20 metrov.

· Dráha potrubia

· Nekovové potrubie

· Rôzne ventily

· Merací merač

· Rôzne miesta prechodu

· Tee · Zmena hĺbky

· Zariadenie na zníženie tlaku

· Katódová ochrana

· Bod kontroly tlaku

· Vstavaný rezervovaný port

· Rôzne lakte

· Zmena priemeru potrubia

· Vodná studňa · Kryt

· Miesto údržby

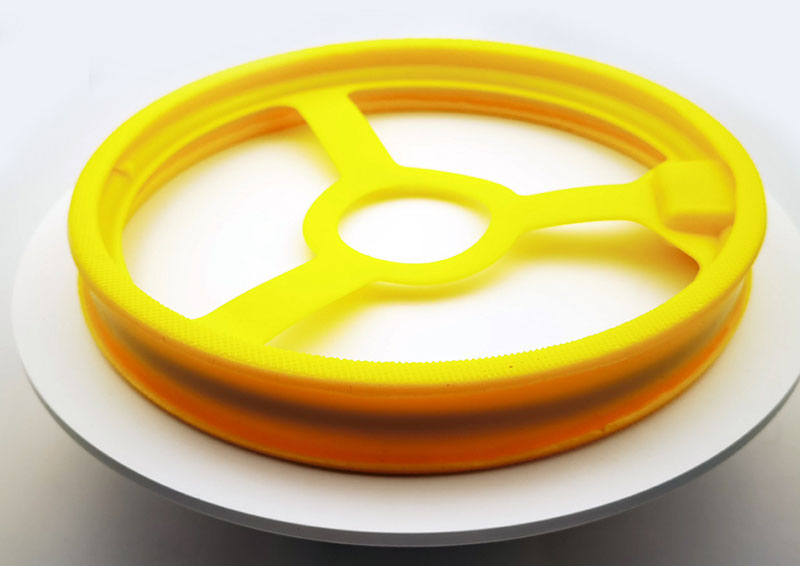

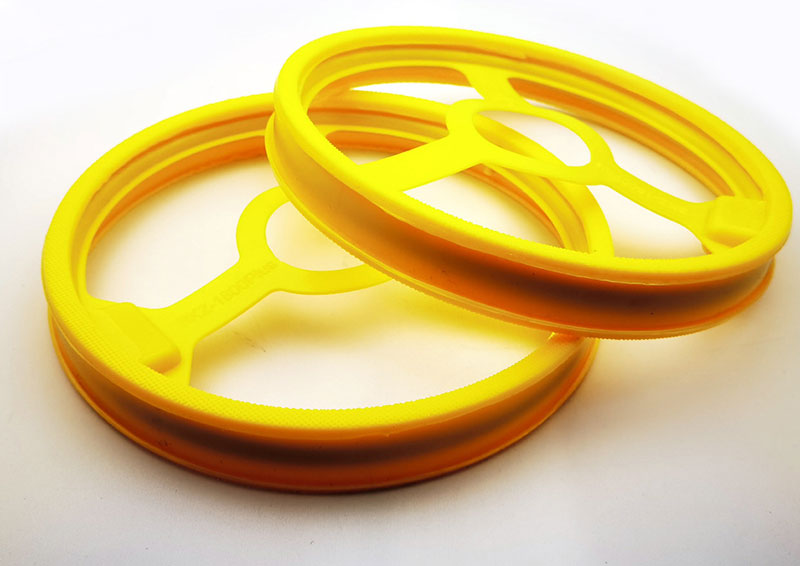

RFID polohovací kotúč pre plynovod

RFID napájací kábel na určovanie polohy kotúča

RFID disková značka na umiestnenie vodovodného potrubia

RFID disková značka na umiestnenie drenážneho potrubia

RFID komunikačný optický kábel potrubný polohovací disk marker

RFID komunálny univerzálny kotúčový značkovač plynového potrubia polohovací kotúčový značkovač

RFID napájací kábel na určovanie polohy kotúča

RFID disková značka na umiestnenie vodovodného potrubia

RFID disková značka na umiestnenie drenážneho potrubia

RFID komunikačný optický kábel potrubný polohovací disk marker

RFID mestská univerzálna disková značka

VLASTNOSTI

3.1. Fyzikálne vlastnosti

· Plášť: ABS

· hmotnosť: 220g±10%

· Priemer puzdra – 8,4 palca (213 mm)

· Výška puzdra – 1,2 palca (3,1 cm)

· Index toku taveniny: 1,8 g/10 min (200 ℃ /5 kg)

· Tvrdosť podľa Rockwella: R-116

· Bod mäknutia: 105 ℃

3.2. Vlastnosti prostredia

· Pracovná teplota: - 20 ℃ - 50 ℃

· Teplota skladovania: - 20 ℃ - 70 ℃

· Test pádom: vydrží pád z výšky 10 stôp (asi 3 metre) na betónovú podlahu

· Vodotesný a prachotesný: IP68

· Kompresná kapacita: po vydržaní 10kN axiálneho tlaku (rovnomerný tlak) výrobok nemá žiadne trvalé poškodenie, praskliny a netesnosti a jeho elektronická funkcia nemá žiadne poškodenie

3.3. Elektrické charakteristiky

· Maximálna hĺbka umiestnenia - až 6,5 stôp (2,0 m)

· Minimálna vzdialenosť od kovového zariadenia po značku - 4 palce (10 cm)

· Globálny jedinečný kód ID (verzia ID): 10 číslic

· Kompatibilný lokátor:

Verzia bez ID: ED8000 alebo 3M Dynatel EMS Locator

Verzia ID: ED8000

· Frekvencia (prispôsobiteľné):

       Výkon 169,8 kHz

Voda 145,7 kHz

Sanitárne 121,6 kHz

Telekom 101,4 kHz

Plyn 83 kHz

           Káblová televízia 77 kHz

         Všeobecné 66,35 kHz

Inštalácia značky

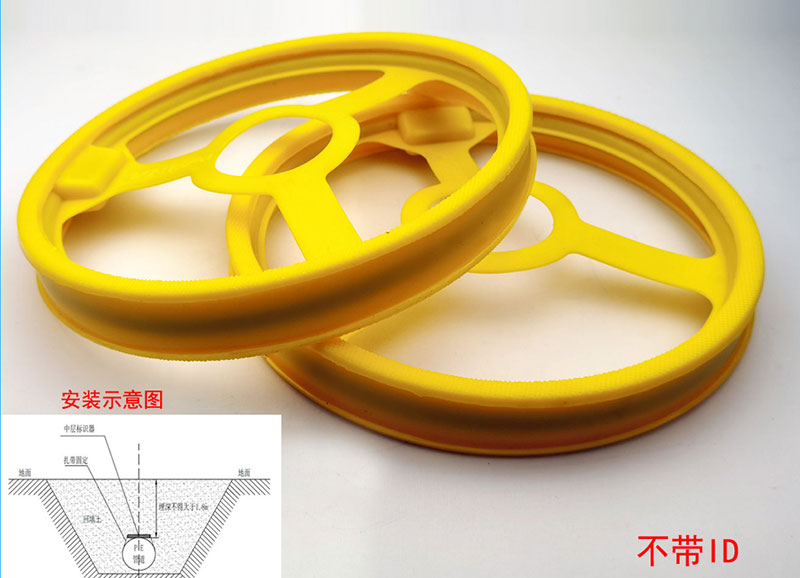

· Umiestnite znacku na nekovový kábel

· Na kábel s kovom (vrátane tieneného kábla, koaxiálneho kábla a pod.) umiestnite minimálne 4 palce (10 cm) špiny.

· Piesok by sa mal použiť na zakrytie značky pred pokrytím pôdy. Môže poskytnúť lepšiu ochranu značky

Rozsah použitia:

1. Priamo uložené nekovové potrubia a zariadenia na plyn, elektrinu, vodu, komunikácie, kanalizáciu a iné potrubia a zariadenia musia používať elektronické identifikačné systémy;

2. Pre priamo uložené kovové plynové, elektrické, vodovodné, komunikačné, kanalizačné a iné potrubia a zariadenia sa elektronické značky vyberajú podľa zložitosti vedení;

3. Všetky typy ventilov pre podzemné plynové, elektrické, vodovodné, komunikačné, kanalizačné a iné potrubia;

4. Všetky šachtové poklopy, ktoré nie sú viditeľné alebo môžu byť vŕtanézo strany obecných úradov (cesty, ekologizácia);

5. Všetky podzemné plynovody, elektrina, vodovody, komunikácie, kanalizácia a iné potrubia nie sú v zákrutách ľudských studní;

6. Odbočky a spojky všetkých podzemných plynovodov, elektriny, vody, komunikácií, kanalizácie a iných potrubí, ako sú T-kusy a redukčné spoje;

7. Priesečník všetkých podzemných plynovodov, elektriny, vody, komunikácií, kanalizačných a iných potrubí a iných podzemných zariadení;

8. Plynové, elektrické, vodovodné, komunikačné, kanalizačné a iné potrubia prechádzajú cez dva konce ciest, riek, budov, múrov alebo iných zariadení pre styk s verejnosťou a môžu byť dvomi koncami ochranných potrubí plynovodov;

9. Keď sa hĺbka plynovodov, elektriny, vody, komunikácií, kanalizácie a iných potrubí zmení o viac ako 0,5 metra, umiestnenie je vysoké a nízke;

10. Všetky vopred zasypané konce rúr pre plyn, elektrinu, vodovod, komunikácie, kanalizáciu atď.;

11. Obidva konce podzemných potrubí ako je plyn, elektrina, vodovod, komunikácie, kanalizácia a pod. uložené bezvýkopovou technológiou;

12. Opravené podzemné plynové, elektrické, vodovodné, komunikačné, kanalizačné a iné potrubia alebo spoje (používané na identifikáciu informácií o údržbe);

13. Všetky ostatné dôležité podzemné plynárenské, elektrické, vodovodné, komunikačné, kanalizačné a iné zariadenia označené na spisových výkresoch;

14. Všetky miesta, o ktorých si operátori myslia, že je potrebné označiť a umiestniť

Inštalačný plán

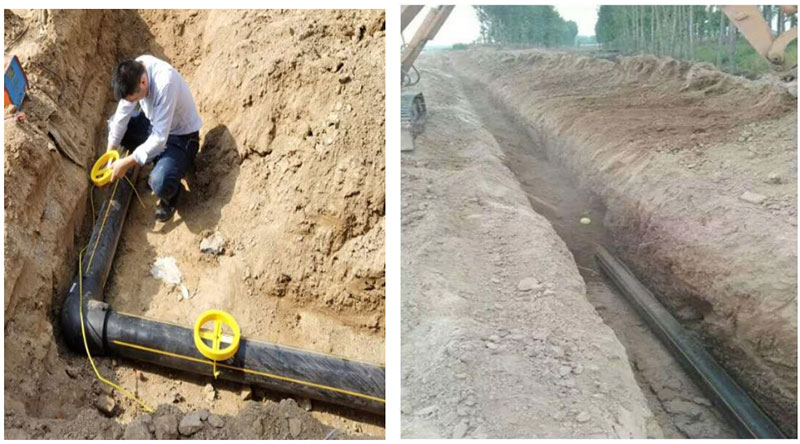

1. Pred umiestnením elektronických značiek najprv zhodnoťte, či je potrebné spojenie. Ak je to potrebné, pomocou spojky prevlečte otvor pre elektronické označovanie a zaistite spoľahlivé spojenie a potom ručne zasypte obe strany potrubia jemným pieskom na spodok elektronického označovača, aby ste zabezpečili, že značenie už nebude vychýlené.

2. Ak je označovaný predmet kovový, odporúča sa, aby bol marker od neho vzdialený aspoň 10 cm a medzi nimi bol naplnený zeminou.

3. Zasypte 15 cm nad logo, aby ste zafixovali polohu loga.

4. Zasypte, kým nebude v rovine s povrchom zeme.
