Absorpčné materiály RFID tieniace materiály UHF EMI mikrovlnné elektromagnetické tienenie proti rušeniu

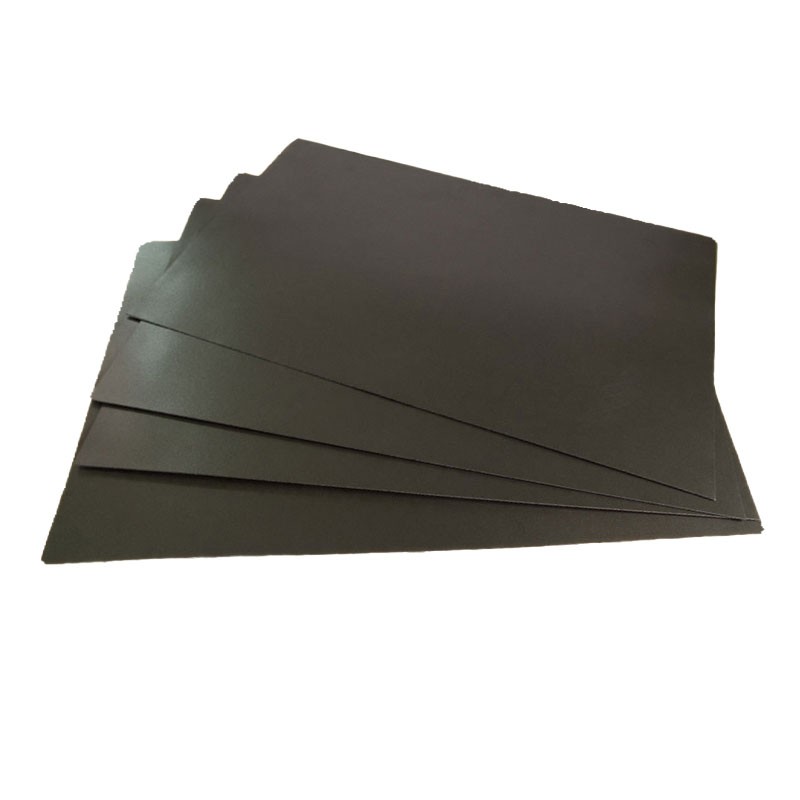

Názov: Absorpčný materiál

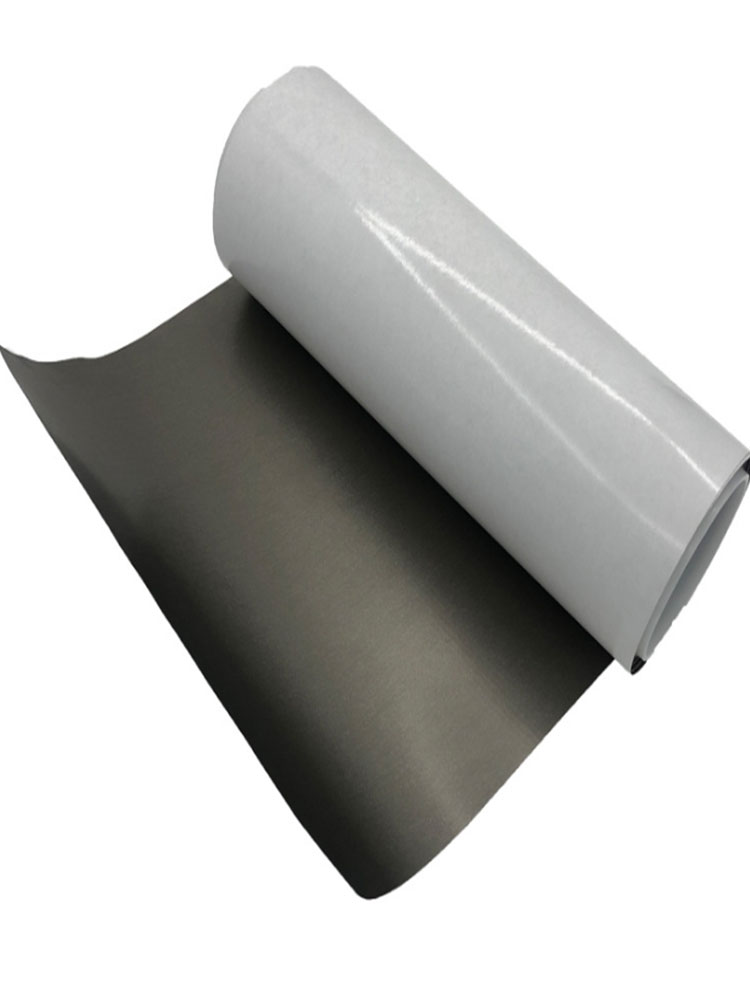

Proces: Konvenčná lepiaca PET obojstranná páska (hrúbka: 0,05 mm), iné lepidlá je možné prispôsobiť podľa požiadaviek zákazníka a rôzne špecifikácie špeciálneho tvaru je možné prispôsobiť aj podľa výkresov zákazníka)

Funkcia: Zníženie rušenia elektromagnetickými vlnami

Magnetická priepustnosť: 50U, 110U, 120U, 150U (±10%)

Výkon: nízka hmotnosť, teplotná odolnosť, odolnosť proti vlhkosti a korózii. Čítacia vzdialenosť pripevnená ku kovu je väčšia ako vzdialenosť bez kovového nástavca. Toto je vynikajúci výsledok celkového dizajnu.

Princíp: Spolieha sa hlavne na médium, ktoré je izolované od kovu, a používa kov ako reflexný povrch na zlepšenie charakteristík štítku na kove.

Fyzikálne vlastnosti:

     1. Antikovové štítky sú elektronické štítky zapuzdrené špeciálnym materiálom pohlcujúcim magnetické vlny, ktorý technicky rieši problém, že elektronické štítky nie je možné pripevniť na kovové povrchy.

     2. Výrobok je vodotesný, odolný voči kyselinám, zásadám a nárazom a môže byť použitý vonku.

Funkcie:

     1. Nalepenie antikovových elektronických štítkov na kov môže dosiahnuť dobrý výkon pri čítaní a môže dokonca čítať ďalej ako vo vzduchu.

     2. Použitím špeciálnych absorbujúcich materiálov môže tento typ materiálu účinne zabrániť kovu v interferencii s rádiofrekvenčnými signálmi.

Podrobné vysvetlenie;

     1. V zariadeniach RFID musia byť elektronické štítky integrované alebo pripojené k produktu. Z dôvodu obmedzeného priestoru v zariadení sú elektronické štítky pripevnené na povrch vodivých predmetov, ako je kov, alebo na miesta s kovovými zariadeniami v blízkosti.

     2. Striedavé elektromagnetické pole indukované štítkom pri pôsobení signálu emitovaného čítačkou kariet je ľahko ovplyvnené útlmom kovu vírivým prúdom, čo značne oslabuje silu signálu, čo spôsobuje zlyhanie procesu čítania.

     3. Preto je potrebné do produktu pridať materiály absorbujúce kovy, aby sa využila vlastnosť elektromagnetických vĺn v médiu, ktoré majú byť vedené nízkym magnetickým vedením a vysokou magnetickou permeabilitou na poskytnutie magnetickej dráhy pre elektromagnetické pole, zvýšenie Intenzita magnetickej indukcie a zabraňuje kožnému efektu medzi elektromagnetickými vlnami a kovom, čím sa zlepšuje vzdialenosť a citlivosť čítania.

Absorpčný materiál:

     1. Takzvaný absorbujúci materiál označuje typ materiálu, ktorý dokáže absorbovať alebo výrazne oslabiť energiu elektromagnetických vĺn prijatú na svojom povrchu, čím sa zníži rušenie elektromagnetických vĺn.

     2. V inžinierskych aplikáciách sa okrem toho, že pohlcujúci materiál vyžaduje vysokú mieru absorpcie elektromagnetických vĺn v širokom frekvenčnom pásme, vyžaduje aj nízka hmotnosť, teplotná odolnosť, odolnosť proti vlhkosti, odolnosť proti korózii a ďalšie vlastnosti.

uviesť:

     1. S rozvojom modernej vedy a techniky sa vplyv žiarenia elektromagnetických vĺn na životné prostredie každým dňom zvyšuje.

        Na letiskách nie sú lety schopné vzlietnuť v dôsledku rušenia elektromagnetickými vlnami a meškajú; v nemocniciach mobilné telefóny často rušia bežnú prevádzku rôznych elektronických diagnostických a liečebných prístrojov.

        Preto sa kontrola elektromagnetického znečistenia a hľadanie materiálu, ktorý dokáže odolať a oslabiť elektromagnetické žiarenie – pohlcujúce materiály – stalo hlavnou témou materiálovej vedy.

     2. Elektromagnetické žiarenie spôsobuje priame a nepriame poškodenie ľudského tela prostredníctvom tepelných účinkov, netepelných účinkov a kumulatívnych účinkov.

        Výskum potvrdil, že výkon absorbujúcich materiálov je lepší. Má vlastnosti vysokého absorpčného frekvenčného pásma, vysokej miery absorpcie a tenkej zodpovedajúcej hrúbky.

        ApplPridanie tohto materiálu do elektronických zariadení môže absorbovať uniknuté elektromagnetické žiarenie a eliminovať elektromagnetické rušenie.

        Podľa zákona, že elektromagnetické vlny sa šíria v prostredí od nízkej magnetickej po vysokú magnetickú permeabilitu, sa na vedenie elektromagnetických vĺn používa vysoká magnetická permeabilita. Prostredníctvom rezonancie sa absorbuje veľké množstvo energie žiarenia elektromagnetických vĺn a potom sa energia elektromagnetických vĺn premení na tepelnú energiu prostredníctvom väzby.

     3. Pri navrhovaní absorpčných materiálov je potrebné zvážiť dva problémy:

        Keď sa elektromagnetické vlny stretnú s povrchom absorbujúcich materiálov, mali by prechádzať povrchom čo najúplnejšie, aby sa znížil odraz;

        Keď elektromagnetické vlny vstúpia do vnútra absorbujúceho materiálu, energia elektromagnetických vĺn by sa mala čo najviac stratiť;

Funkcie produktu:

Pre určitú frekvenciu sa elektromagnetické vlny premietané na povrch materiálu absorbujúceho vlny a magneticky vodivého materiálu zhromažďujú a absorbujú a energia elektromagnetických vĺn sa premieňa alebo spotrebúva.

Používa sa v oblastiach ako elektromagnetická kompatibilita (EMC) a potlačenie elektromagnetického rušenia (EMI) v priemysle výroby elektroniky na potlačenie nepriaznivých účinkov elektromagnetického šumu na elektronické zariadenia; alebo sa používa v oblastiach, ako je bezdrôtové nabíjanie a komunikácia rádiofrekvenčným signálom na vedenie energie elektromagnetických vĺn.

Potlačenie elektromagnetického šumu: používa sa na riešenie problémov s elektromagnetickou kompatibilitou spôsobených elektromagnetickým šumom, zníženie spojenia medzi cestami elektromagnetického šumu, potlačenie prúdu elektromagnetického šumu, zníženie žiarenia a efektívne zníženie poškodenia spôsobeného elektromagnetickým šumom.

>Namontované v tieniacej skrinke, aby absorbovala odraz elektromagnetických vĺn tieniacej skrinky a znížila rušenie elektronických komponentov;

>Upevnené medzi doskami plošných spojov alebo súčiastkami s použitím materiálov absorbujúcich vlny a magneticky vodivých materiálov na vytvorenie magnetických dráh na zníženie väzby elektromagnetického poľa;

>Namontované na vysokofrekvenčných prúdových vedeniach LS1, IC čipoch alebo obvodovej doske na potlačenie vysokofrekvenčného elektromagnetického žiarenia;

>Namontované na flexibilnej doske s obvodmi FPC na potlačenie vodivého žiarenia kábla.
