Inteligentný systém správy testov RFID

Prijatím pokročilej technológie automatickej identifikácie RFID a technológie počítačového softvéru sa elektronický štítok RFID používa ako médium na ukladanie informácií a prilepí sa na testovací papier, podrobné informácie o testovacom papieri sa uložia do čipu RFID a čítanie a zápis RFID. vybavenie sa používa na prispôsobenie systému správy databázy na pozadí. V spolupráci, v procese obehu testovacích papierov, je zriadený celý proces sledovania informácií od tlačiarne až po testovanie balenia papiera, distribúciu, správu prenosovej stanice, distribúciu testovacieho centra, zber a nakoniec do značkovacieho centra, aby sa zabezpečila dôvernosť. a bezpečnosť skúšobných prác v najväčšom rozsahu.

Systém správy testovacieho papiera RFID

● Fyzická vrstva:

Každá vrstva fyzického priestoru pokrýva hlavne každý uzol celého procesu testovacieho papiera, vrátane továrne na tlač, transferového centra, sekundárneho skladu, testovacej miestnosti, značkovacieho centra a finálneho skladovacieho centra. V každom uzle RFID zhromažďuje informácie o testovacom papieri.

● Kolekcia a vrstva interakcie:

Obsahuje rôzne zariadenia na zber údajov v teréne a zariadenia na interakciu s používateľom, vrátane ručných terminálov RFID, pevných čítačiek RFID atď., zariadení na skenovanie kanálov RFID a štítkov RFID používaných na identifikáciu informácií o testovacom papieri. Zabezpečte zber údajov na mieste, zadávanie údajov, nahrávanie údajov atď. Zabezpečte zber údajov na mieste pre systém v reálnom čase.

● Vrstva dátových služieb:

Spravujte zariadenia v systéme, zbierajte, ukladajte do vyrovnávacej pamäte, filtrujte zhromaždené údaje, zbierajte a distribuujte riadiace pokyny a súvisiace údaje atď. Vrstva dátových služieb beží na systémovom serveri vo forme servisu systémového softvéru a poskytuje dátové služby pre dáta a súvisiace riadiace inštrukcie vrstvy užívateľskej aplikácie a vrstvy získavania dát a interakcie.

● Centrum správy:

Poskytujte správu plánovania, interaktívne rozhranie správy používateľov počítačového softvéru centra vzdialenej správy pre každú fyzickú lokalitu a poskytnite služby zostáv a dotazov na údaje. Formuláciu plánu, riadenie riadenia a monitorovanie údajov správy testovacieho papiera zabezpečuje riadiace centrum.

3.2 Funkcie systému

3.2.1 Inicializácia dát RFID

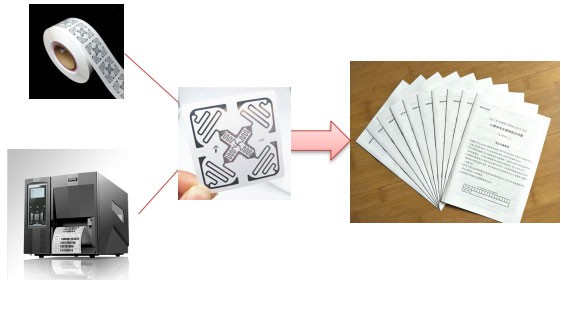

Etikety sú základom celého RFID systému. Každý elektronický štítok musí byť na prednej strane kódovaný a potom zviazaný s testovacím papierom, aby sa dokončila identifikácia informácií testovacieho papiera elektronickým štítkom.

Informačné položky uložené na štítku testovacieho papiera zahŕňajú: identifikačnú kategóriu, názov testovacieho papiera, číslo testovacieho papiera, úroveň zabezpečenia testovacieho papiera, časový limit, metódu uchovávania, predmety testovacieho papiera a ďalší špecifický obsah.

Štítok inicializuje a vytlačí tlačiareň RFID a na štítok možno vytlačiť aj informácie o čiarovom kóde.

3.2.2 Správa handheldu

Handheld sa vyznačuje jednoduchou obsluhou a flexibilným používaním. Handheld s modulom ThingMagic ako jadrom má zároveň výhody veľkorozmerného, hustého a viacznačkového presného inventára, ktorý možno použiť pre niektoré tranzitné miesta, vyšetrovacie miestnosti atď. Počet jednotlivých odčítaní je nie zvlášť veľké. príležitosť. Pomocou ručného zariadenia RFID je pohodlné a rýchle vykonávať prácu počítania, kontroly a distribúcie testovacích papierikov. RFID handheld má zároveň prívetivé rozhranie a jednoduchú obsluhu.

3.2.3 Identifikácia skenovacieho kanála

Skenovací kanál má vlastnosti presnej a automatickej identifikácie v jednej veľkej dávke, relatívne silnejšiu schopnosť čítania, vyššiu rýchlosť čítania a vyššiu efektivitu. Preto je RFID skenovací identifikačný kanál vhodný na nasadenie vo všeobecnom sklade alebo centrálnom sklade a iných miestach s obrovským denným prílevom, ktoré dokážu efektívne a jednoducho dokončiť inventarizáciu a overenie informácií o testovacom papieri.

3.3 Prietok v systéme

Hlavnou črtou systému sledovania správy testovacieho papiera je vytvorenie jednotnej databázy a jednotného riadenia. Celý systém potrebuje vybudovať jednotnú databázu informácií o útvaroch a personálnych informácií a riadiť ju jednotným spôsobom, teda myšlienkou centrálneho riadenia. Súčasne sa vykonáva hierarchické riadenie podľa Obchodných funkcií, každá úroveň je zodpovedná za prácu tejto úrovnel, a plány a opatrenia určuje horná úroveň.

Proces správy testovacieho papiera RFID

Počas celého skúšobného procesu obeh skúšobných papierov zahŕňa tlačiarne, okresné a krajské skúšobné oblasti, skúšobné strediská, skúšobné miestnosti a skúšobné ústavy. Od tlače testovacích papierov v tlačiarni až po vydanie testovacích papierov skúšaným v skúšobnej miestnosti a prevzatie testovacích papierov do skúšobne na konci testu, tieto prepojenia vyžadujú real-time sledovanie a správa testových prác účastníkov testu. V súlade s tým môže byť systém riadenia sledovania testovacieho papiera založený na RFID rozdelený do viacerých funkčných modulov.

Systém riadenia sledovania testovacieho papiera RFID

● Modul správy systému poskytuje správu prihlásenia používateľov a správu nastavení systému. Podľa potrieb používateľa a použitia aktuálneho softvéru, po funkčnej analýze prihlasovacieho rozhrania používateľa, funkcia prihlásenia systému realizuje overenie legálnosti používateľa. identity na zaistenie bezpečnosti systému. Systémové nastavenia sú konfigurované hlavne pre semester používaný v systéme a súvisiace parametre servera, vrátane IP, čísla portu, prenosovej rýchlosti a ďalších parametrov čítačky a zodpovedajúcich nastavení IP servera a čísla portu a ďalších parametrov. .

● Modul riadenia továrne tlače plne využíva výhody technológie RFID. Už to nevyžaduje veľa manuálnej účasti na procesoch prijímania testovacích otázok, tlače testovacích papierov, triedenia a balenia testovacích papierov, riadenia skladu a distribúcie testovacích papierov do rôznych testovacích centier. RFID dávky sú presne načítané. Charakteristiky systému výrazne znižujú náklady na pracovnú silu a testovacie dokumenty, zlepšujú efektivitu riadenia a znižujú chybovosť.

● Funkcie modulu správy testovacej oblasti sú hlavne tri prepojenia, distribúcia testovacieho papiera, odovzdanie testovacieho papiera a inventár testovacieho papiera. Aplikácia technológie RFID môže tiež výrazne zlepšiť efektivitu týchto úloh.

● Riadiaci modul testovacieho centra sa používa hlavne na kontrolu počtu testovacích papierov a informácií inšpektorom na mieste po skončení každého testu. Po správnosti údajov bude zabalený a odovzdaný.

● Riadiacim modulom skúšobného domu je hlavne zadávať tlačové úlohy, počítať testovacie papiere, overovať testovacie papiere a skenovať testovacie papiere.
