Inštalácia a používanie systému kontroly vstupu

1. Základná konfigurácia

Konfigurácia najjednoduchšieho systému kontroly prístupu bez siete obsahuje: zariadenie na kontrolu prístupu všetko v jednom, 12V napájací zdroj, výstupné tlačidlo a elektrický zámok . Konfigurácia najjednoduchšieho sieťového systému kontroly prístupu zahŕňa: kontrolér kontroly prístupu, 12V napájací zdroj, výstupné tlačidlo, elektrický zámok, čítačku kariet a komunikačný prevodník 485.

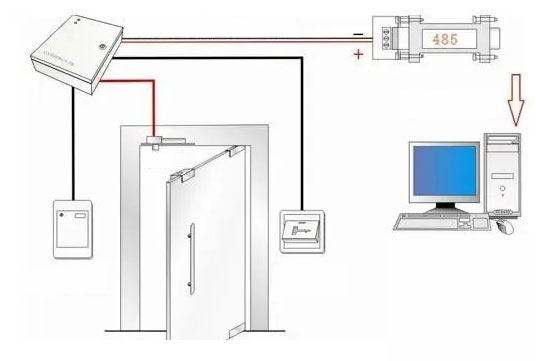

Ako obrázok zobrazuje:


2. Odporúčaný proces inštalácie a ladenia

(1) Nainštalujte hostiteľský ovládač, zapnite napájanie, skratujte tlačidlo ukončenia a sledujte činnosť relé a zmenu stavu odomknutia relé indikátor.

(2) Pripojte komunikáciu 485, nainštalujte softvér, pridajte ovládač do softvéru a venujte pozornosť vyplneniu správneho sériového čísla.

(3 ) Otvorte rozhranie ladenia a sledujte komunikáciu situácii.

(4) Sledujte, či je komunikácia normálna, pomocou softvéru otvorte a zatvorte dvere po komunikácii, či je úspešná.

(5) Nainštalujte čítačku kariet a skontrolujte, či má operácia posunutia karty správny záznam.

(6) Pridajte používateľa, operácie vydania karty a autorizácie, stiahnite kartu do ovládača a potiahnutím karty skontrolujte, či záznam je normálne.

(7) Nainštalujte spojovací kábel, ktorý je pripojený k zámku, a po potiahnutí karty skontrolujte, či je záznam a zámok v poriadku.

(8) Nainštalujte ďalšie pomocné zariadenia, ako sú tlačidlá.

3. Špecifikácie konštrukčného zapojenia a bezpečnostné opatrenia systému kontroly prístupu

Vedenie od čítačky kariet k ovládaču: Odporúča sa použiť 8-žilový tienený viacžilový sieťový kábel s krútenou dvojlinkou a dátové linky sú krútené páry. Najdlhšia nemôže presiahnuť 100 metrov. Tieniaci vodič je pripojený na GND ovládača.

Vrátenie od tlačidla k ovládaču: Odporúča sa použiť dvojžilový vodič s priemerom vodiča väčším ako 0,3 milimetra štvorcového.< br/>
Kábel od elektrického zámku k ovládaču: Odporúča sa použiť dvojžilový napájací kábel s priemerom väčším ako 1,0 milimetra štvorcových. Ak presahuje 50 metrov, zvážte použitie hrubšieho drôtu alebo viacerých prameňov paralelne alebo zvýšte výstupné napätie na približne 14 V pomocou tlačidla jemného doladenia napájacieho zdroja. Najdlhší by nemal presiahnuť 100 metrov, vo všeobecnosti sa kontroluje do 60 metrov.

Drát od snímača dverí k ovládaču: odporúča sa zvoliť dvojžilový vodič, priemer vodiča je väčší ako 0,3 štvorcových milimetrov. Ak nepotrebujete poznať stav spínača dverí online alebo nepotrebujete funkciu alarmu dlho nezatvorených dverí a funkciu alarmu proti nelegálnemu vniknutiu, magnetický vodič dverí je možné odpojiť. .

Medzi ovládačom a ovládačom: a káblom z ovládača do konvertora sa odporúča použiť 8-žilový tienený sieťový kábel s krútenou dvojlinkou. Dĺžka autobusu 485 môže teoreticky dosiahnuť 1200 metrov. Odporúča sa, aby nepresiahla 800 metrov podľa počtu ovládačov alebo zložitosti komunikačného prostredia. Ak prekročí, použite 485HUB alebo opakovač na zlepšenie komunikačného prostredia.
